Mehrstufige Filtration

Endfilter mit Vorstufe schützen: Wann längere Standzeit den zusätzlichen Druckverlust wirklich rechtfertigt

Eine zusätzliche Filterstufe ist kein automatischer Gewinn. Sie lohnt sich, wenn sie den wertvollen Endfilter gezielt vor der realen Partikellast schützt und ihr eigener Widerstand getrennt beobachtet wird.

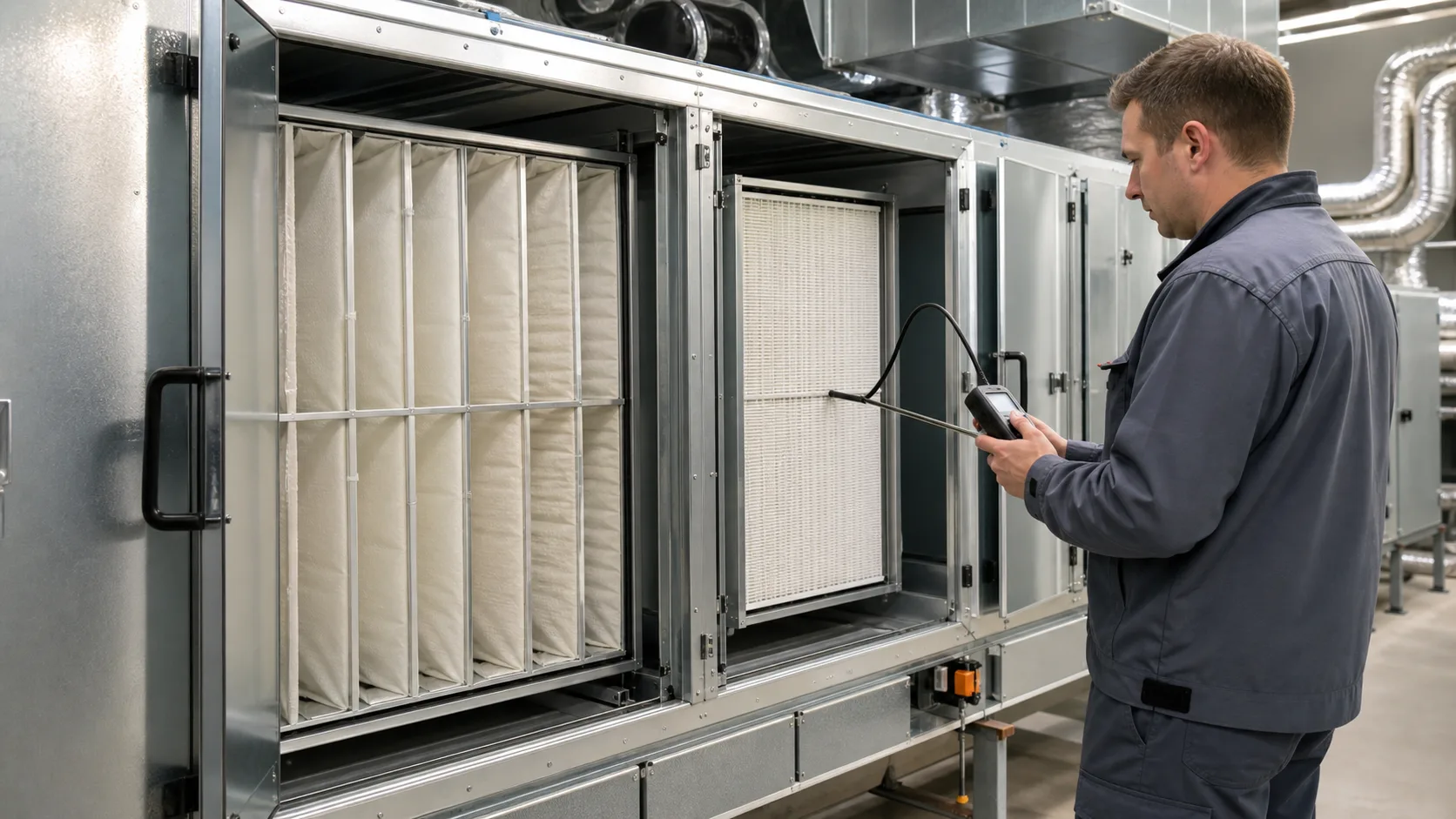

Vor- und Endfilter brauchen getrennte Messpunkte: Nur so wird sichtbar, welche Stufe beladen ist und ob die Schutzwirkung den zusätzlichen Widerstand rechtfertigt.

In einer Anlage vor sensibler Technik oder einem hochwertigen Endfilter wirkt eine Vorstufe zunächst selbstverständlich: Grobe und mittlere Partikel werden früher abgefangen, der nachgelagerte Filter soll länger nutzbar bleiben. Gleichzeitig beginnt jede zusätzliche Stufe mit einem eigenen Druckverlust. Der Ventilator muss beide Widerstände überwinden, und ein schlecht gewählter Vorfilter kann häufiger gewechselt werden, ohne den Endfilter spürbar zu entlasten.

Die richtige Frage lautet daher nicht, ob Vorfiltration grundsätzlich gut ist. Entscheidend ist, welche Partikellast tatsächlich ankommt, welche Endstufe geschützt werden soll und wie die Widerstände im Betrieb gemessen werden. Aus diesen Daten entsteht eine belastbare Wechselstrategie statt eines pauschalen Kalenderintervalls.

Die Schutzaufgabe zuerst beschreiben, nicht die Filterklasse

Eine Vorstufe kann Außenluftstaub, Fasern aus dem Umluftbereich oder prozessbedingte Partikel aufnehmen. Je nach Anwendung schützt sie damit einen feinen Kompaktfilter, einen EPA-/HEPA-Filter, einen Wärmetauscher oder eine empfindliche Anlage. Diese Ziele sind nicht austauschbar. Ein Filter, der Laub und groben Staub gut zurückhält, muss für feine atmosphärische Partikel noch keine wirksame Entlastung sein.

Vor der Auswahl werden deshalb Quelle, Größenbereich und zeitlicher Verlauf der Belastung erfasst. Baustellenstaub kann saisonal auftreten, Pollen haben Spitzen, Produktionspartikel folgen Betriebszeiten. Erst danach lässt sich entscheiden, ob eine grobe Vorstufe genügt oder eine abgestufte Feinfiltration nötig ist. Für allgemeine Lüftungsfilter dient EN ISO 16890 als Klassifikationsrahmen; HEPA-Filter werden dagegen nach EN 1822 bewertet.

Zu schützende Endstufe und erforderliche Reinluftqualität festhalten.
Partikelquelle und Belastungsspitzen anhand von Betrieb und Umgebung einordnen.
Vorfilterklasse nicht aus einer alten EN-779-Bezeichnung ableiten.
Freigaben der Anlage und des Endfilterherstellers berücksichtigen.

Der zusätzliche Anfangsdruckverlust ist der Preis der Vorstufe

Im sauberen Zustand addieren sich die Widerstände der Stufen. Ein Vorfilter mit niedrigem Einzelwert ist deshalb nicht kostenlos: Zusammen mit Endfilter, Register, Schalldämpfer und Kanalnetz kann er den verfügbaren Betriebspunkt verschieben. Ist der Ventilator nahe seiner Grenze, sinkt der Volumenstrom oder die Drehzahlregelung erhöht Leistung und Energiebedarf.

Für die Planung zählen nicht nur Katalogwerte bei Nennvolumenstrom. Der reale Volumenstrom pro Filterfläche, Einbaurahmen, Leckagen und ungleichmäßige Anströmung verändern das Ergebnis. Ein wirtschaftlicher Vergleich stellt daher den zusätzlichen mittleren Widerstand der Vorstufe der verlangsamten Beladung des Endfilters gegenüber. Camfil zeigt in einer modellierten Anwendung, dass eine geeignete Vorstufe die Standzeit eines Feinfilters deutlich verlängern kann; dieser Effekt ist an die betrachtete Staublast und Filterkombination gebunden und keine allgemeine Garantie.

Getrennte Messstellen verhindern den falschen Filterwechsel

Ein einziger Differenzdruck über beide Stufen zeigt nur den Gesamtwiderstand. Steigt er, bleibt offen, ob der günstige Vorfilter beladen ist, der Endfilter unerwartet schnell zunimmt oder eine Dichtung beziehungsweise Messleitung fehlerhaft ist. Für eine zustandsorientierte Strategie braucht jede relevante Stufe einen eigenen Druckabgriff oder zumindest wiederholbare Einzelmessungen.

Die Startwerte werden nach dem Einbau bei definiertem Volumenstrom dokumentiert. Danach zählt der Trend. Ein Sprung direkt nach Wartungsarbeiten spricht eher für Einbau, Dichtung, Klappenstellung oder Messfehler als für Beladung. Ein langsam wachsender Vorfilterdruck bei nahezu stabilem Endfilterdruck belegt dagegen die gewünschte Schutzwirkung.

Saubere Anfangswerte je Stufe und für die Gesamtkette erfassen.
Volumenstrom oder Ventilatordrehzahl bei jeder Vergleichsmessung mitnotieren.
Schläuche, Nullpunkt und Druckabgriffe vor einer Wechselentscheidung prüfen.
Messwerte als Verlauf statt als isolierte Zahl auswerten.

Der Vorfilter darf nicht selbst zum unbemerkten Engpass werden

Eine günstige Vorstufe wird manchmal bis zu einem starren Maximalwert betrieben, obwohl der Ventilator den steigenden Widerstand schon lange mit höherer Leistung kompensiert. In Anlagen ohne Volumenstromregelung kann die Luftmenge stattdessen schleichend fallen. Beides kann die eigentliche Funktion beeinträchtigen, bevor ein Alarm ausgelöst wird.

Der Wechselpunkt muss deshalb zur Anlagenreserve, zum zulässigen Gesamtwiderstand und zur erforderlichen Luftmenge passen. Herstellerangaben zum empfohlenen Enddruckverlust sind eine Grenze, aber nicht automatisch der wirtschaftlich beste Punkt. Auch Arbeitsaufwand, Zugänglichkeit, Entsorgung und Stillstandsfenster fließen ein.

Am Trend des Endfilters lässt sich die Vorstufe bewerten

Eine erfolgreiche Vorfiltration zeigt sich nicht allein am schmutzigen Vorfilter. Relevant ist, ob der Endfilter bei vergleichbarem Betrieb langsamer Druckverlust aufbaut, länger innerhalb seiner Freigaben bleibt und keine auffälligen Randspuren entwickelt. Dazu werden Zeiträume vor und nach der Änderung mit ähnlichen Außenluftanteilen und Betriebsstunden verglichen.

Bleibt die Endfilterkurve unverändert, kommen mehrere Erklärungen infrage: Die Vorstufe trennt nicht den dominanten Partikelbereich ab, Luft umgeht den Rahmen, die Last entsteht erst zwischen den Stufen oder der Endfilter wird aus einem anderen Grund gewechselt. Dann hilft eine höhere Vorfilterklasse nicht automatisch. Zuerst werden Bypass, Quellen und Messung geklärt.

Betriebsstunden und Außenluftanteil in den Vergleich aufnehmen.
Druckanstieg des Endfilters vor und nach der Vorstufe gegenüberstellen.
Dichtflächen und Reinluftseite auf Randbypass kontrollieren.
Abweichende interne Partikelquellen zwischen den Stufen ausschließen.

Bei HEPA-Endstufen reicht Druckverlust allein nicht als Qualitätsnachweis

HEPA-Filter werden eingesetzt, wenn eine definierte hohe Abscheideleistung gefordert ist. Ihr Widerstand beschreibt die Beladung, beweist aber weder Dichtheit noch Integrität. Transportbeschädigung, ein Leck im Medium oder ein undichter Sitz können bei unauffälligem Druckwert bestehen. Camfil weist deshalb neben Druckverlust und Standzeit ausdrücklich auf individuelle Prüfung, mechanische Stabilität und Vorfiltration hin.

Welche Integritäts- oder Leckprüfung erforderlich ist, hängt von Anwendung, Regelwerk und Betreiberfreigabe ab. Für sensible Bereiche wird der Wechsel nicht allein nach einem Internet-Richtwert entschieden. Prüfzugänge, sichere Filterhandhabung und dokumentierte Abnahme müssen bereits bei der Anlagenplanung berücksichtigt sein.

Eine kleine Lebenszyklusrechnung macht die Entscheidung transparent

Verglichen werden mindestens zwei Varianten: bestehende Endstufe allein und Endstufe mit definierter Vorstufe. Für beide werden Filterpreise, erwartete Wechselzahlen, Arbeitszeit, Stillstand, Entsorgung sowie der mittlere zusätzliche Widerstand angesetzt. Unsichere Standzeiten werden als Bandbreite gerechnet, nicht als scheinbar exakte Jahreszahl.

Die Rechnung sollte auch den Wert des geschützten Prozesses abbilden. Ist der Endfilter schwer zugänglich oder erfordert sein Wechsel eine aufwendige Freigabe, kann eine gut erreichbare Vorstufe großen betrieblichen Nutzen haben. Bei einfachen Komfortanlagen kann derselbe zusätzliche Aufbau dagegen mehr Energie und Wartung verursachen als er spart.

Kosten je Filterstufe und vollständigem Wechsel erfassen.
Mittleren statt nur sauberen Druckverlust berücksichtigen.
Stillstands- und Zugangsaufwand realistisch ansetzen.
Nach sechs bis zwölf Monaten mit echten Trenddaten nachrechnen.

So wird aus der Idee ein kontrollierter Probebetrieb

Vor dem Umbau werden verfügbare Einbautiefe, Rahmen, Dichtungen, Ventilatorreserve und Messzugänge geprüft. Die ausgewählte Kombination muss bei der realen Luftmenge zulässig sein. Nach Einbau folgen Sichtprüfung, dokumentierte Startdrücke und eine Kontrolle des Volumenstroms. Ohne diese Baseline ist später nicht erkennbar, ob die Vorstufe wirkt.

Der Probebetrieb erhält feste Auswertetermine und Ereignisnotizen, etwa Bauphase, Pollenzeit oder Produktionsänderung. Erst wenn Endfiltertrend, Luftmenge und Gesamtenergie plausibel sind, wird daraus eine dauerhafte Strategie. So schützt die Vorstufe nicht nur auf dem Papier, sondern im konkreten Betrieb.

Fragen zum Thema

Verlängert ein Vorfilter immer die Lebensdauer des Endfilters?

Nein. Er muss den Partikelbereich erfassen, der den Endfilter tatsächlich belädt, dicht sitzen und rechtzeitig gewechselt werden. Bleibt die dominante Last unbeeinflusst oder strömt Luft am Rahmen vorbei, ist die Wirkung gering.

Welche Filterklasse ist als Vorstufe richtig?

Das hängt von Außenluftqualität, Prozesslast, erforderlicher Endfiltration, Luftmenge und verfügbarem Druck ab. Eine pauschale Klasse ohne diese Daten kann entweder zu wenig schützen oder unnötig viel Widerstand erzeugen.

Reicht ein Differenzdrucksensor über beide Stufen?

Er überwacht den Gesamtwiderstand, trennt die Ursache aber nicht. Für gezielte Wechselentscheidungen sind getrennte Druckwerte je Stufe oder wiederholbare Einzelmessungen wesentlich hilfreicher.

Wann sollte die Vorstufe gewechselt werden?

Der Punkt ergibt sich aus Herstellergrenze, erforderlichem Volumenstrom, Ventilatorreserve, Energieverlauf und Betriebskosten. Der maximal zulässige Enddruck ist nicht automatisch der wirtschaftlich optimale Wechselpunkt.

Kann man einen HEPA-Filter nur nach Druckverlust beurteilen?

Nein. Druckverlust zeigt den Strömungswiderstand, nicht sicher die Dichtheit oder Integrität. Je nach Anwendung sind dokumentierte Leck- oder Integritätsprüfungen und definierte Freigaben erforderlich.
