Ersatzfilter finden ohne Rätselraten: ISO 16890, Maße, Dichtung – und die Einbaufehler, die Anlagen teuer machen
Der passende Ersatzfilter ist selten nur eine „Filterklasse“. Entscheidend sind Maße, Rahmen und Dichtung, die richtige Luftstromrichtung und ein Wechselkriterium, das zu Ihrer Anlage passt. Hier ist ein praxistauglicher Weg vom Altfilter zum richtigen Ersatz – ohne Norm-Overload.
Wer Ersatzfilter bestellt, merkt schnell: Die Filterklasse allein reicht nicht. Zwei Filter können beide „ePM1“ heißen, aber nicht passen, undichte Nebenluft ziehen oder im Gehäuse klemmen. Das Ergebnis ist teuer: schlechtere Luft, höherer Energiebedarf, verfrühte Wechsel oder Schäden durch falschen Sitz.
Dieser Beitrag zeigt einen robusten Ablauf, der in der Praxis funktioniert: welche Daten Sie vom Altfilter brauchen, wie ISO 16890 (ePM1/ePM2,5/ePM10) sinnvoll zu lesen ist, worauf es bei Maß, Rahmen und Dichtung ankommt und welche Einbaufehler am häufigsten passieren. Ziel: ein Ersatzfilter, der wirklich passt – technisch und wirtschaftlich.
60-Sekunden-Start: Was Sie direkt am Altfilter ablesen sollten

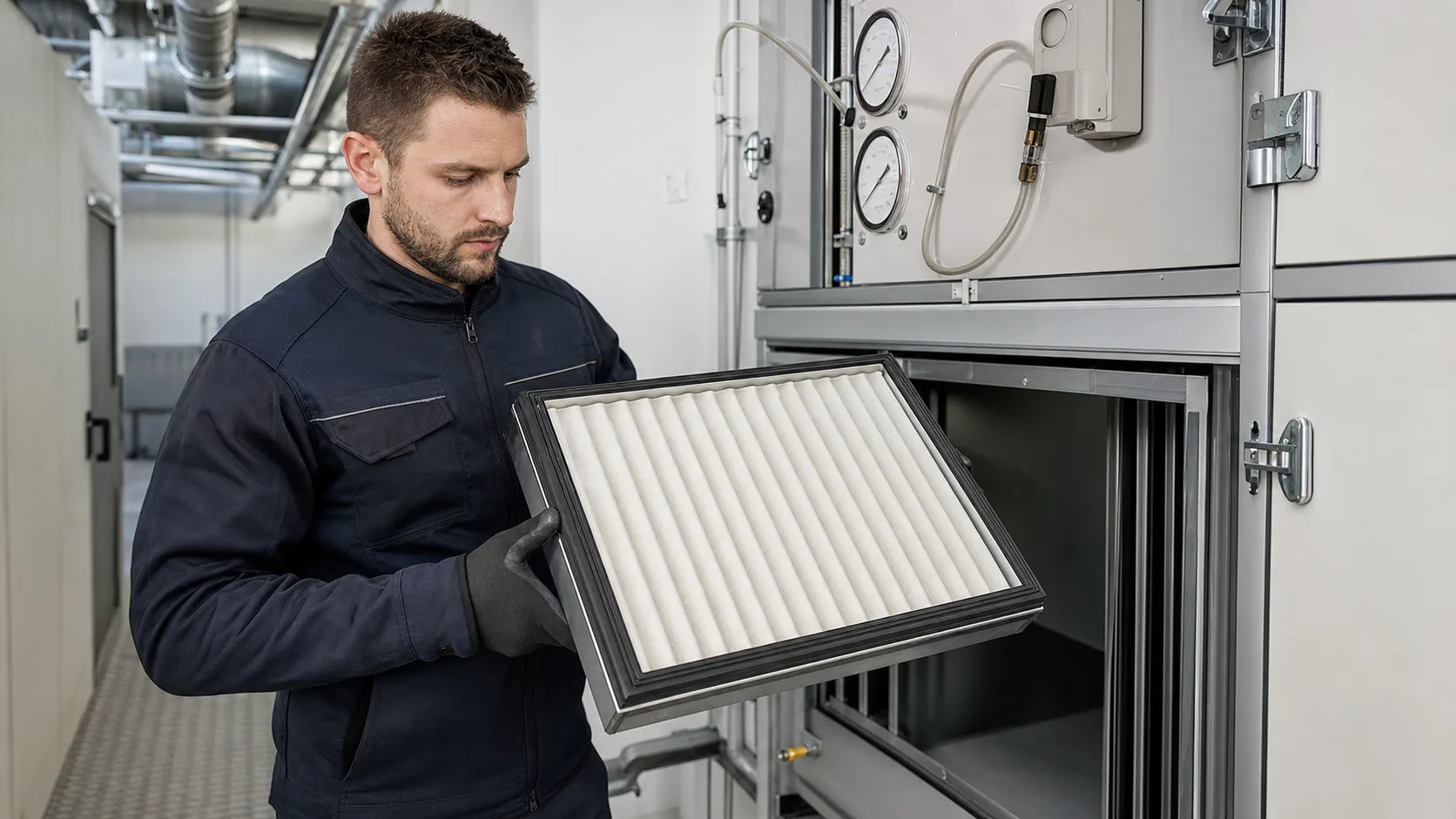

Der schnellste Weg ist immer: Altfilter herausnehmen (sicher, stromlos, nach Anlagenhinweisen) und die Kennzeichnung lesen. Wenn sie unlesbar ist, helfen Fotos von Rahmen, Dichtprofil und Gehäuse-Sitz.
Notieren Sie nicht nur „Filterklasse“, sondern alles, was Ihre Bestellung eindeutig macht.
- Filtertyp: Taschenfilter, Kompaktfilter, Panel/Faltenfilter, Kartusche, HEPA/EPA (falls vorhanden).
- Norm-/Klassenangaben: z. B. ISO 16890 (ePM1/ePM2,5/ePM10 oder ISO Coarse) oder EN 1822 (EPA/HEPA/ULPA).
- Abmessungen (BxH/T): idealerweise in mm; im Zweifel nachmessen (Rahmenaußenmaß).
- Rahmenmaterial und -dicke: z. B. Metall vs. Kunststoff, 25 mm vs. 48 mm.
- Dichtung: einseitig/umlaufend, Schaumdichtung vs. Gel, Lage (luftseitig/abluftseitig).
ISO 16890 ohne Normdeutsch: Was ePM1, ePM2,5 und ePM10 für Sie bedeutet
ISO 16890 ordnet Lüftungsfilter danach ein, wie gut sie Feinstaub-Massenanteile in drei Größenbereichen zurückhalten: PM1, PM2,5 und PM10. Vereinfacht: Je kleiner die Partikel, desto anspruchsvoller ist die Filterung – und desto eher steigen Druckverlust und Anforderungen an Dichtheit.
Für die Auswahl hilft eine klare Frage: Wofür ist der Filter da? Komfort (Staub/Pollen), Gesundheit/Feinstaub (PM2,5/PM1), Prozessschutz (z. B. Reinraumvorstufe) oder reiner Grobschutz (ISO Coarse).
- ePM1: relevant, wenn Sie Feinstaub sehr klein (< 1 µm) wirksam reduzieren möchten (Indoor-Air-Qualität, empfindliche Nutzer, städtische Umgebung).
- ePM2,5: oft ein guter Mittelweg, wenn PM2,5 im Fokus steht (Feinstaubbelastung) und Druckverlust/Energie mitbedacht werden müssen.
- ePM10: eher für gröbere Partikel; kann als Vorfilter sinnvoll sein, ersetzt aber keinen Feinfilter, wenn PM2,5/PM1 Ziel ist.
- ISO Coarse: grobe Filtration, typischer Vorfilter/Schutzfilter, je nach Anlage sinnvoll als erste Stufe.
Maße sind nicht „ungefähr“: Rahmen, Einbaurichtung und warum Millimeter zählen
Viele Fehlbestellungen passieren bei den Abmessungen. Ein Filter, der 5–10 mm zu klein ist, kann Nebenluft (Bypass) ziehen. Ein Filter, der zu groß ist, lässt sich nicht sauber einlegen oder verformt Dichtflächen.
Messen Sie deshalb am Rahmenaußenmaß und prüfen Sie zusätzlich die Einbautiefe. Gerade bei Kompaktfiltern und Kartuschen ist die Tiefe entscheidend, weil sonst der Deckel nicht schließt oder die Dichtung nicht sauber anliegt.
- Immer in mm messen und dokumentieren: Breite x Höhe x Tiefe (BxHxT).
- Bei mehreren Filtern in Reihe: Position/Filterstufe mitnotieren (z. B. Vorfilter vs. Hauptfilter).
- Rahmenstärke und Sitz prüfen: Auflagekante, Klemmleisten, Schnellverschlüsse, Schienenführung.
- Dichtfläche inspizieren: alte Dichtreste entfernen (nach Herstellerhinweis), Verzug/Schäden erkennen.
Der häufigste Montagefehler: falscher Luftstrom und „Bypass“ an der Dichtung
Viele Filter haben Pfeile oder Markierungen zur Luftstromrichtung. Wird der Filter falsch herum eingebaut, kann das Medium ungünstig belastet werden und der Filter sitzt schlechter. Noch wichtiger: Wenn die Dichtung nicht korrekt anliegt, nimmt die Luft den Weg des geringsten Widerstands – an der Filterfläche vorbei.
Bypass ist tückisch: Der Filter sieht von außen „neu“ aus, aber die Luftqualität verbessert sich kaum. Zudem steigt der Schmutzeintrag in nachgelagerte Komponenten.
- Luftstrompfeil prüfen: Wenn unklar, Gehäusemarkierung oder Anlagenunterlagen heranziehen.
- Dichtungslage kontrollieren: umlaufend anliegen, keine „aufgefalteten“ Ecken, kein gequetschter Schaum.
- Deckel/Spannmechanik gleichmäßig schließen: punktuelles Anziehen kann Leckstellen verursachen.
- Nach Einbau: Sichtkontrolle auf sauberen Sitz, ggf. Leckage-Check nach Anlagenpraxis.
Wann wechseln? Drei praxistaugliche Kriterien statt blindem Kalender
Ein fixer Kalenderwechsel ist bequem, aber nicht immer wirtschaftlich. In staubiger Umgebung ist er oft zu spät, in sauberer Umgebung häufig zu früh. Besser ist eine Kombination aus Zustandsindikatoren – je nachdem, was Ihre Anlage hergibt.
Achtung: Nicht jede Anlage hat ein Differenzdruck-Manometer. Wenn doch, ist es ein sehr hilfreicher Indikator. Die passenden Grenzwerte sind anlagenspezifisch und werden üblicherweise vom Hersteller oder im Betriebskonzept vorgegeben.
- Differenzdruck: Steigender Druckverlust zeigt zunehmende Beladung (Grenzwert nach Hersteller/Planung).
- Sicht und Geruch: starke Verfärbung, Feuchte, Schimmelverdacht oder Gerüche sind Gründe, früher zu reagieren.
- Betriebsereignisse: Baustelle, Renovierung, Filtergehäuse offen gewesen, außergewöhnliche Staubbelastung.
Sonderfall EPA/HEPA (EN 1822): Was anders ist und was Sie nicht „einfach so“ mischen sollten
Wenn im System EPA/HEPA-Filter eingesetzt werden (z. B. in sensiblen Bereichen), gilt häufig EN 1822 für die Klassifizierung. Diese Filter sind deutlich anspruchsvoller in Dichtheit und Einbau, und ein falscher Sitz kann die Wirkung massiv beeinträchtigen.
Wichtig ist hier nicht nur die Klasse (z. B. H13/H14), sondern auch der korrekte Sitz im Gehäuse und eine passende Vorfiltration, damit der teure Endfilter nicht unnötig schnell belädt.
- EN 1822 unterscheidet EPA/HEPA/ULPA anhand definierter Prüfmethoden und Effizienzen.
- Dichtheit und Dichtsystem (z. B. Gel-Dichtung) sind oft entscheidender als „nur die Klasse“.
- Vorfilterstufen schützen Endfilter: sonst steigt die Betriebskostenkurve sehr schnell.
Bestell- und Einbau-Checkliste (10 Punkte), damit der Ersatzfilter wirklich passt
Wenn Sie die folgenden Punkte konsequent abarbeiten, sinkt das Risiko für Fehlbestellungen und Bypass deutlich. Das ist vor allem dann wichtig, wenn mehrere unterschiedliche Filter im Gebäude im Umlauf sind.
Für größere Anlagen lohnt sich zusätzlich eine kleine Filterliste pro Standort: Filterstufe, Maß, Klasse, Dichtung, Stückzahl und Wechselhistorie.
- 1) Altfilter fotografieren (Label + Dichtung + Gehäuse-Sitz).
- 2) Filtertyp eindeutig bestimmen (Taschen/Kompakt/Panel/Kartusche/EPA-HEPA).
- 3) Norm/Klasse notieren (ISO 16890 oder EN 1822).
- 4) Außenmaß in mm nachmessen (BxHxT) und mit Label abgleichen.
- 5) Rahmenstärke und Material prüfen (passt zur Halterung?).
- 6) Dichtung: Position, Profil und Zustand dokumentieren.
- 7) Luftstromrichtung markieren (Gehäuse/Filterpfeil).
- 8) Einbau: Dichtung umlaufend anliegen lassen, gleichmäßig schließen.
- 9) Nach Einbau: Sichtkontrolle, ggf. Differenzdruck notieren (Startwert).
- 10) Wechsel dokumentieren (Datum, Anlass, Auffälligkeiten) – spart beim nächsten Mal Zeit.
Fragen zum Thema
Reicht es, nur nach der ISO-16890-Klasse zu bestellen (z. B. ePM1)?
Meistens nicht. Die Klasse sagt etwas über die Abscheideleistung, aber nicht, ob der Filter mechanisch passt und dicht sitzt. Für einen funktionierenden Ersatz brauchen Sie auch exakte Maße (BxHxT), Rahmenstärke und die passende Dichtungslage. Sonst droht Bypass und die Wirkung bleibt aus.
Was ist schlimmer: ein Filter, der zu klein ist, oder einer, der zu groß ist?
Beides ist problematisch, aber „zu klein“ führt besonders häufig zu Nebenluft/Bypass, weil die Luft am Filter vorbeiströmt. „Zu groß“ lässt sich oft gar nicht sauber einsetzen oder beschädigt Dichtflächen. Deshalb: Außenmaß in mm messen und mit dem Gehäusesitz abgleichen.
Soll ich Filter waschen oder ausblasen, um länger auszukommen?
Bei den meisten Lüftungsfiltern ist das keine gute Idee, weil das Filtermedium beschädigt werden kann und die Abscheideleistung leidet. Wenn Sie Kosten optimieren möchten, ist ein passender Filterstufenaufbau (Vorfilter + Hauptfilter) und ein nachvollziehbares Wechselkriterium (z. B. Differenzdruck) meist der bessere Weg.
Wie erkenne ich die richtige Luftstromrichtung, wenn kein Pfeil am Filter ist?
Viele Gehäuse haben eine Markierung oder die Richtung ergibt sich aus dem Anlagenaufbau (Zuluft/Abluft) und der Filterstufe. Wenn Sie unsicher sind, machen Sie Fotos vom Gehäuse und dem bisherigen Sitz: Oft lässt sich die Richtung über den Dichtungssitz und den Zugang eindeutig ableiten.
Wann sollte ich lieber einen Fachbetrieb oder eine Filterberatung hinzuziehen?
Wenn mehrere Filterstufen vorhanden sind, EPA/HEPA im Spiel ist, Dichtprobleme vermutet werden oder Sie keine eindeutigen Daten am Altfilter haben. In solchen Fällen spart eine kurze Bestandsaufnahme oft mehr Geld, als eine Fehlbestellung kostet.
