Filter-Bypass erkennen: Warum Dichtung, Rahmen und Gehaeuse oft wichtiger sind als die naechsthoehere Filterklasse

Ein Filter kann normgerecht ausgewaehlt sein und trotzdem schlecht wirken, wenn Luft am Rahmen vorbei in die Anlage gelangt. Dieser Leitfaden zeigt, wie sich Bypass durch Dichtung, Sitz, Gehaeuse und Wechselroutine systematisch eingrenzen laesst.

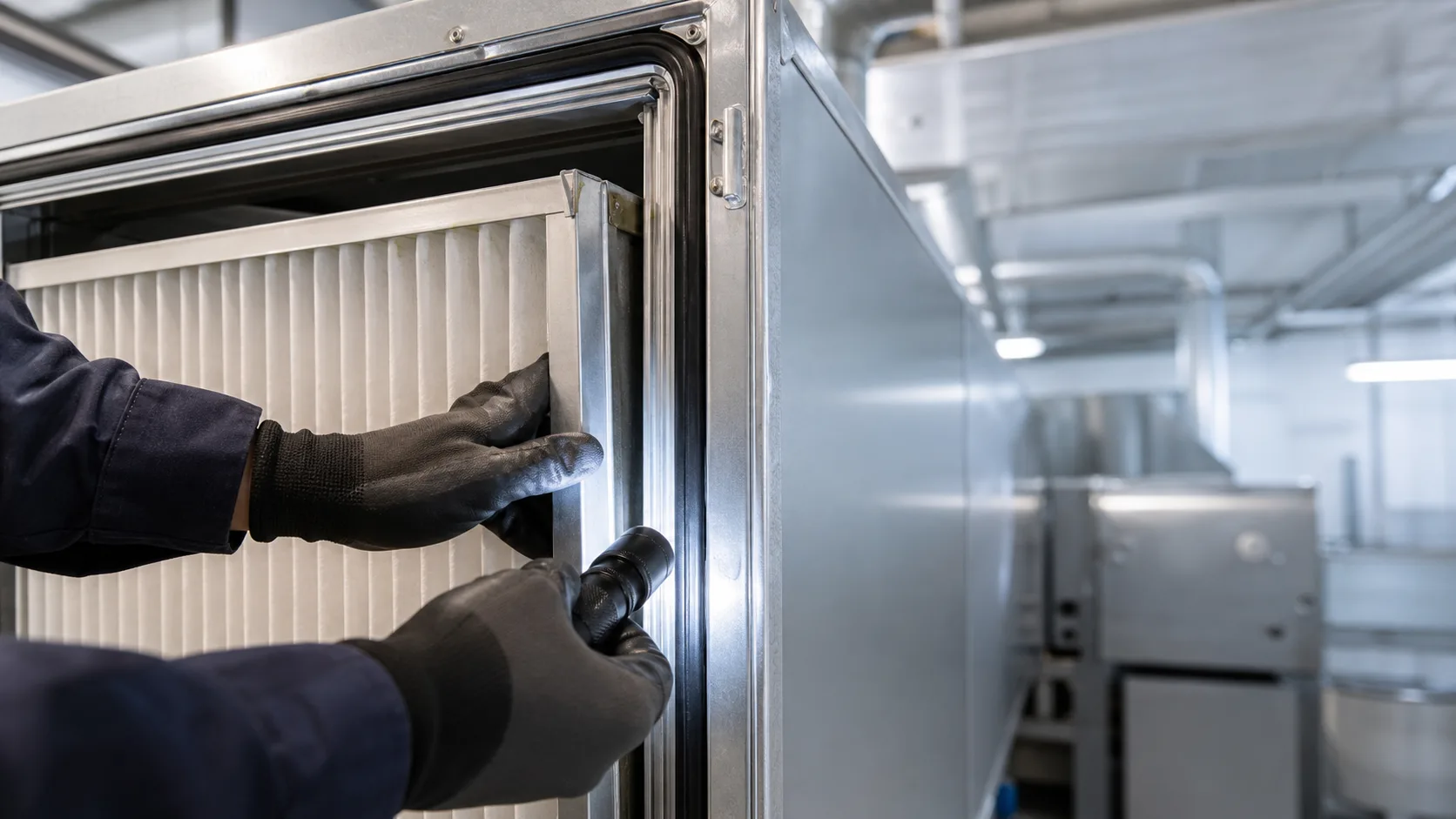

Bypass entsteht selten im Filtermedium selbst, sondern oft am Rand: Sitz, Dichtung, Klemmung und Gehaeuse entscheiden mit.

Wenn nach einem Filterwechsel weiterhin Staubspuren hinter der Filterstufe sichtbar sind, wird oft zuerst ueber eine hoehere Filterklasse gesprochen. Das klingt logisch, greift aber zu kurz. Ein Filter kann nach EN ISO 16890 passend ausgewaehlt sein und trotzdem einen Teil der Luft nicht behandeln, wenn die Luft den einfacheren Weg am Filterrahmen vorbei nimmt.

Genau dieser Filter-Bypass ist fuer Betreiber unangenehm, weil er sich nicht immer in einer einzigen Kennzahl zeigt. Der Differenzdruck kann plausibel wirken, die Filterrechnung steigt, und trotzdem landet Schmutz im nachgelagerten Bereich. Der bessere erste Schritt ist deshalb keine reflexhafte Aufruestung, sondern eine ruhige Pruefung von Dichtung, Rahmen, Klemmung, Einbaurichtung und Gehaeusezustand.

Was mit Filter-Bypass gemeint ist

Filter-Bypass bedeutet, dass ein Teil der Luft nicht durch das Filtermedium stroemt, sondern einen Spalt am Rand, eine undichte Tuer, eine verzogene Aufnahme oder einen falsch sitzenden Filter nutzt. Das Problem ist damit nicht zwingend der Filter selbst. Es liegt haeufig in der Schnittstelle zwischen Filter, Rahmen und Gehaeuse.

Je empfindlicher die nachgelagerte Nutzung ist, desto relevanter wird dieses Detail. Bei Komfortlueftung fuehrt Bypass oft zu Staubspuren, verschmutzten Kanaelen und unruhiger Wartungslogik. In sensibler Technik, Vorstufen fuer Feinfilter oder Anlagen mit hohen Anforderungen kann derselbe Fehler die teurere Endstufe unnoetig belasten oder Messwerte schwer interpretierbar machen.

Warum eine hoehere Filterklasse das Problem nicht automatisch loest

Eine hoehere Filterklasse verbessert nur die Abscheidung der Luft, die tatsaechlich durch das Medium gefuehrt wird. Stroemt ein relevanter Anteil am Filter vorbei, steigt mit der besseren Klasse oft nur der Druckverlust und damit der Energiebedarf. Die Leckstelle bleibt bestehen.

Die Eurovent-Zertifizierung und die Einordnung nach EN ISO 16890 beziehen sich auf Filterelemente unter definierten Bedingungen. In der realen Anlage kommen Gehaeuse, Rahmen, Tuerdichtungen, Klemmmechanismen und Wartungszugang hinzu. Deshalb sollte die Filterauswahl immer mit einer Montage- und Dichtheitslogik kombiniert werden.

Spalt am Filterrahmen: Filtermass, Rahmenverzug oder fehlende Anpressung pruefen.
Staubfahne hinter einer Ecke: Sitz, Dichtung und Luftstromrichtung dieser Ecke kontrollieren.
Schnell verschmutzte zweite Stufe: Vorstufe auf Bypass statt nur auf Filterklasse bewerten.
Unplausibler Differenzdruck: Messpunkte, Volumenstrom und Sitz des Filters gemeinsam betrachten.

Die vier haeufigsten Ursachen am Gehaeuse

Erstens passt das Filterelement mechanisch nicht sauber. Schon kleine Massabweichungen, ein falscher Taschenfilterrahmen oder ein verformter Kartonrahmen koennen dafuer sorgen, dass die Dichtung nicht gleichmaessig anliegt. Zweitens ist die Dichtung vorhanden, aber gequetscht, hart, verschmutzt oder unterbrochen.

Drittens reicht die Klemmung nicht aus. Camfil beschreibt bei Filtergehaeusen deshalb explizit den Zweck von Anpressmechanismen und glatten Dichtflaechen: Sie sollen eine gleichmaessige Kompression am Filterrand herstellen. Viertens kann das Gehaeuse selbst das Problem sein, etwa durch verzogene Tueren, fehlende Verschluesse, nachtraegliche Bohrungen oder eine Aufnahme, die beim Filterwechsel verbogen wurde.

Pruefung ohne Speziallabor: Was Betreiber bei der Wartung sehen koennen

Fuer die erste Eingrenzung braucht es keine dramatische Diagnose. Sinnvoll ist ein wiederholbarer Sicht- und Sitzcheck beim Filterwechsel. Vor dem Ausbau wird dokumentiert, wo Staubspuren liegen. Nach dem Ausbau wird die Dichtflaeche gereinigt und auf durchgehenden Kontakt geprueft. Beim Einsetzen sollte der Filter nicht kippeln, nicht unter Spannung verkanten und nicht nur punktuell geklemmt werden.

Wichtig ist die Blickrichtung. Nicht nur die Vorderseite des Filters zaehlt, sondern auch die Strecke dahinter. Staubstreifen unmittelbar hinter einer Ecke, Schmutz auf einer nachgelagerten Dichtkante oder ein sauberer Filter mit schmutziger Umgehungsflaeche sind Hinweise, dass Luft nicht sauber durch das Medium geht.

Dichtflaeche vor dem Einsetzen trocken und sauber wischen.
Filtermass, Tiefe und Luftstromrichtung mit der Anlage abgleichen.
Anpressung an allen Seiten pruefen, nicht nur an der Tuerseite.
Staubspuren hinter der Filterstufe fotografisch dokumentieren.
Nach dem Wechsel Differenzdruck als Trendwert notieren, nicht isoliert bewerten.

Wann Bypass besonders teuer wird

Bypass kostet nicht nur Abscheideleistung. Er kann auch falsche Entscheidungen ausloesen. Wenn eine nachgelagerte Stufe frueh verschmutzt, wird eventuell ein kuerzerer Wechselrhythmus festgelegt, obwohl eigentlich die Vorstufe undicht sitzt. Wenn der Differenzdruck normal wirkt, wird die Anlage moeglicherweise als unauffaellig bewertet, obwohl ein Teilstrom den Filter umgeht.

Teuer wird es vor allem dort, wo Filter als Schutz fuer Komponenten dienen: Waermetauscher, Ventilatoren, Sensorik, Reinraum-Vorstufen, Prozessluft oder empfindliche Elektronik. Dort ist ein sauberer Gehaeuse- und Dichtungssitz haeufig wirtschaftlicher als die naechste Filterklasse ohne Ursachenpruefung.

Entscheidung: Nachdichten, Rahmen instand setzen oder Filtertyp wechseln?

Die passende Massnahme haengt vom Fehlerbild ab. Ist nur eine Dichtung verschlissen, kann ein passender Ersatz oder eine definierte Dichtflaeche reichen. Ist die Aufnahme verzogen, bringt ein neuer Filter wenig, solange er wieder in denselben schiefen Rahmen gedrueckt wird. Ist der Zugang so eng, dass Filter regelmaessig verkanten, sollte die Wechselroutine oder das Gehaeusekonzept geprueft werden.

Klebeband und improvisierte Schaumstreifen koennen bei einfachen Anlagen verlockend wirken, sind aber keine saubere Dauerloesung fuer professionelle Wartung. Sie erschweren wiederholbare Wechsel, koennen sich loesen und verschieben das Problem. Besser ist eine dokumentierte Kombination aus passendem Filtermass, intakter Dichtung, definierter Anpressung und nachvollziehbarer Kontrolle.

Interne Logik fuer den naechsten Filterwechsel

Filterzentrum.at kann bei der Auswahl von Ersatzfiltern nur dann sinnvoll helfen, wenn die mechanische Einbausituation mitgedacht wird. Notieren Sie deshalb neben Filterklasse und Abmessung auch Rahmenart, Dichtseite, Einbaurichtung, Anzahl der Klemmstellen und auffaellige Staubspuren. Diese Informationen sind oft wertvoller als ein Foto des Typenschilds allein.

Wer die Bypass-Frage vor der Bestellung klaert, vermeidet Fehlkaeufe. Ein Filter mit besserem Medium, aber falscher Tiefe oder fehlender Dichtkante ist nicht automatisch eine Verbesserung. Ein korrekt sitzender Filter in der passenden Stufe ist in vielen Anlagen die robustere Entscheidung.

Praktisch bewaehrt sich ein kleines Wechselprotokoll: Datum, eingesetzter Filtertyp, Anfangsdifferenzdruck, sichtbare Staubspuren und Besonderheiten am Rahmen werden gemeinsam erfasst. Dadurch wird beim naechsten Termin sichtbar, ob ein Problem einmalig durch einen schlecht eingesetzten Filter entstanden ist oder ob Gehaeuse und Dichtung wiederholt auffaellig sind.

Fragen zum Thema

Woran erkenne ich Filter-Bypass in einer Lueftungsanlage?

Typische Hinweise sind Staubstreifen hinter dem Filterrahmen, ungleichmaessige Verschmutzung, auffaellig schnell belastete Nachfilter oder Spuren an Tuer- und Dichtkanten. Ein normaler Differenzdruck schliesst Bypass nicht sicher aus.

Hilft eine hoehere Filterklasse gegen Undichtigkeiten am Rahmen?

Nein. Eine hoehere Klasse verbessert nur die Luft, die durch das Filtermedium stroemt. Wenn Luft am Filter vorbei geht, muss zuerst Sitz, Dichtung, Rahmen und Gehaeusezustand geprueft werden.

Sollte man Filterspalten einfach abkleben?

Als dauerhafte Wartungsloesung ist improvisiertes Abkleben meist ungeeignet. Es ist schwer wiederholbar, kann sich loesen und verdeckt den eigentlichen Fehler. Besser sind passende Filtermasse, intakte Dichtungen und definierte Klemmung.

Welche Daten helfen bei der Bestellung eines Ersatzfilters?

Neben Laenge, Breite, Tiefe und Filterklasse helfen Fotos von Rahmen, Dichtseite, Luftstromrichtung, Klemmung und vorhandenen Staubspuren. Dadurch laesst sich besser beurteilen, ob ein Filtertyp oder die Einbausituation angepasst werden sollte.

Wann sollte ein Filtergehaeuse instand gesetzt werden?

Wenn Tueren verzogen sind, Klemmstellen fehlen, Dichtflaechen beschaedigt sind oder Filter regelmaessig verkanten, reicht ein normaler Filterwechsel oft nicht mehr. Dann sollte das Gehaeuse oder die Aufnahme mitbewertet werden.
