Filterschlauch gerissen? Staubdurchbruch, Differenzdruck und Schadensbild richtig lesen

Ein Staubpuls am Auslass beweist noch keinen gerissenen Schlauch, und hoher Differenzdruck bedeutet nicht automatisch verschlissenes Filtermedium. Erst Verlauf, Fundort und Schadensform trennen Leckage, Abrieb, Feuchte und Abreinigungsfehler.

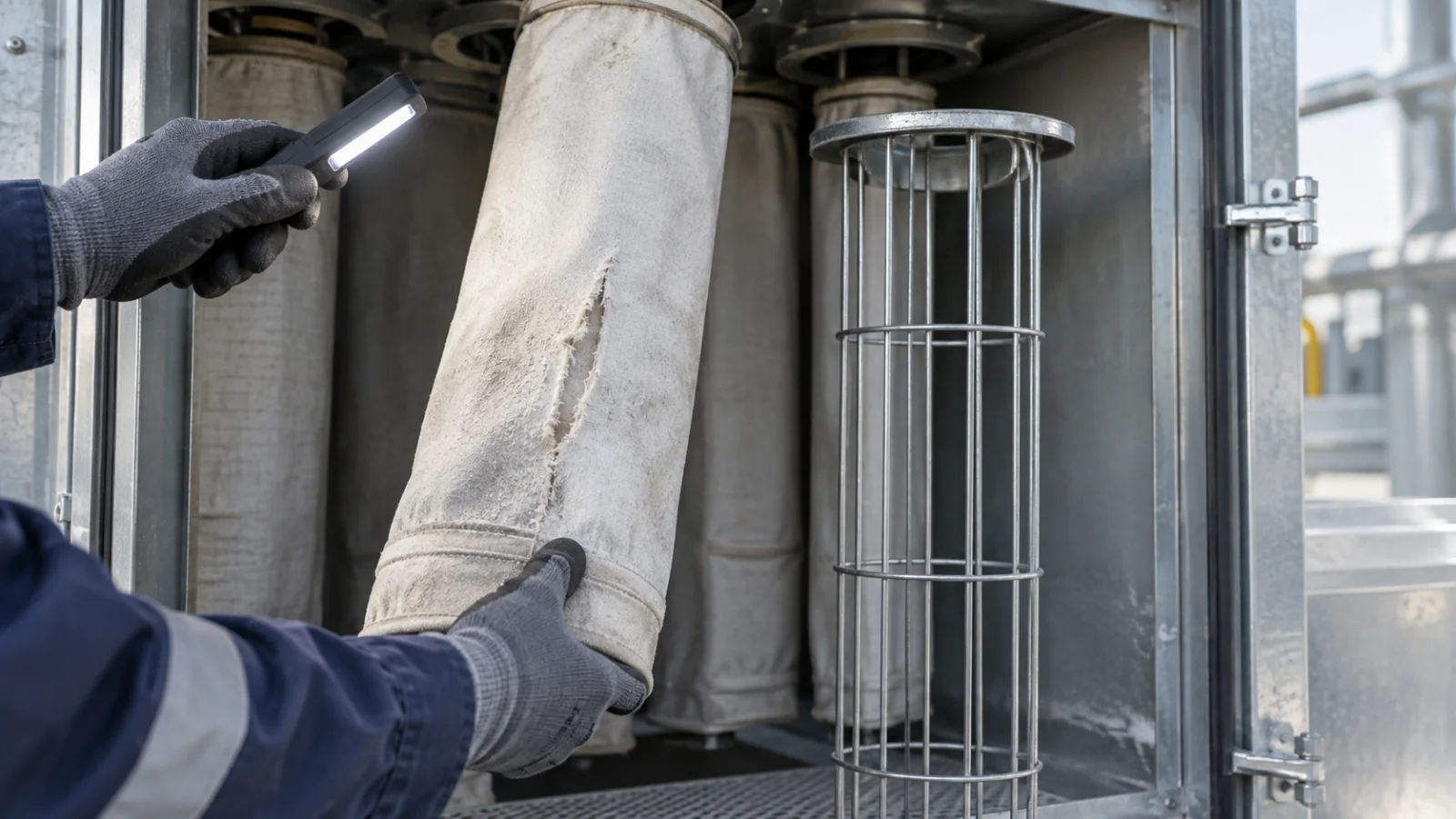

Lage und Form der Beschädigung zeigen oft, ob Abrieb, Einbau, Abreinigung oder Prozessbedingungen zuerst geprüft werden müssen.

Feiner Staub liegt plötzlich auf der Reingasse, am Auslass erscheint nach einem Reinigungsimpuls eine sichtbare Fahne oder der Differenzdruck fällt ohne geplante Betriebsänderung ab. Das sind ernstzunehmende Hinweise, aber noch keine eindeutige Diagnose. Neben einem gerissenen Filterschlauch kommen ein schlecht sitzender Schnappring, eine beschädigte Rohrbodenfuge, fehlende Befestigung oder ein Gehäuseleck infrage.

Die Anlage wird nach dem vorgesehenen Stillsetzungs-, Freigabe- und Arbeitsschutzverfahren geprüft. Bei brennbaren, gesundheitsgefährdenden oder unbekannten Stäuben sind Öffnen, Aufwirbeln und improvisierte Lecktests besonders riskant. Dieser Leitfaden hilft, Beobachtungen zu ordnen; Anlagenhandbuch, Gefährdungsbeurteilung und das festgelegte Prüfverfahren bleiben maßgeblich.

Der Zeitverlauf trennt einen Bruch von schleichender Beladung

Der Differenzdruck ist der Widerstand zwischen Roh- und Reingasse. Steigt er über Wochen, sind Beladung, unzureichende Abreinigung, zu hoher Luftvolumenstrom oder feuchter Staub plausibler als ein plötzliches Loch. Ein abrupter Abfall bei unverändertem Ventilatorbetrieb kann dagegen auf einen neuen Strömungsweg durch einen Riss oder eine offene Dichtstelle hinweisen.

Der Wert allein genügt nicht. Volumenstrom, Produktionslast, Temperatur, Ventilatorstellung und Abreinigungszyklen werden auf derselben Zeitachse notiert. Die US EPA nennt neben Partikelkonzentration beziehungsweise Leckdetektor auch Differenzdruck, Temperatur, Abgasstrom und Funktion des Reinigungsmechanismus als relevante Leistungsindikatoren. Erst ihr Zusammenhang macht den Sprung aussagekräftig.

Letzten stabilen Betriebszustand und Zeitpunkt der Abweichung sichern.
Druckwert nie ohne Luftmenge und Prozesslast interpretieren.
Alarm, sichtbare Emission und letzten Reinigungsimpuls zeitlich abgleichen.

Staubmuster auf der Reingasse lokalisieren die verdächtige Reihe

Eine gleichmäßige Staubschicht kann Altverschmutzung aus früheren Arbeiten sein. Ein frischer, scharf begrenzter Kegel oder eine Spur unter einer bestimmten Schlauchposition ist hilfreicher. Donaldson empfiehlt, Staubmuster an Zugang und sauberer Seite zu beachten und einen Austritt nach Möglichkeit einem Reinigungsimpuls oder Anlagenabschnitt zuzuordnen.

Vor dem Reinigen werden Übersicht, Rasterposition und Nahaufnahme dokumentiert. Dann folgt die Struktur der Anlage: Zugangsdichtung, Rohrboden, Schlauchsitz und Filterkörper. Wer die Reingasse zuerst vollständig absaugt, verliert den räumlichen Hinweis. Wer bei laufender Anlage Türen öffnet oder Prüfstaub einbringt, schafft dagegen ein Sicherheits- und Kontaminationsproblem.

Filterreihen und Ventilgruppen eindeutig nummerieren.
Frische Spur von alter Wartungsverschmutzung unterscheiden.
Vor jeder Reinigung Fotos mit Größenbezug aufnehmen.

Die Schadensform verrät, welche Ursache weiterverfolgt wird

Ein länglicher Abrieb entlang eines Stützkorbdrahts passt eher zu Kontakt, verbogenem Korb oder Bewegung als zu chemischem Angriff. Ein Riss am oberen Anschluss lenkt den Blick auf Sitz, Kante und Montage. Viele kleine Löcher auf einer Anströmseite sprechen für Partikelabrasion; versprödete, verfärbte oder geschrumpfte Flächen verlangen den Abgleich mit Temperatur und Medienbeständigkeit.

Der beschädigte Schlauch wird deshalb nicht nur als Verbrauchsteil entsorgt. Seine Einbaulage, Ober- und Unterseite sowie Anströmrichtung werden markiert. Auch der Stützkorb wird auf Grate, gebrochene Drähte, Korrosion und Maßhaltigkeit geprüft. Ohne diese Zuordnung kann ein neuer Schlauch an derselben Stelle erneut scheuern.

Risskante, Abriebspur und Anschlusszone getrennt fotografieren.
Korb und benachbarte Schläuche auf dasselbe Muster prüfen.
Materialangabe mit realer Temperatur und Staubchemie abgleichen.

Feuchte und falsche Impulsreinigung erzeugen andere Signale

Feuchtigkeit in Staub oder Druckluft kann Partikel verkleben. Der Filter lässt sich schlechter abreinigen, der Widerstand steigt und die Impulse werden häufiger ausgelöst. Donaldson beschreibt, dass feuchte Spülluft Belag, höheren Differenzdruck und zusätzliche Belastung von Ventilen und Filtern fördert. Das ist zunächst ein Beladungsproblem, kann aber die mechanische Lebensdauer verkürzen.

Mehr Pulsdruck oder kürzere Intervalle sind daher keine neutrale Sofortmaßnahme. Zu häufige Impulse erhöhen die Wechselbelastung; zu wenig Druck, verstopfte Leitungen oder defekte Membranventile reinigen unzureichend. Kontrolliert werden Druckluftqualität, verfügbarer Druck und Volumenstrom, Ventilfunktion, Pulsdauer und die Sollwerte der konkreten Anlage – nicht ein allgemeiner Internetwert.

Kondensat, Öl und Druckluft-Taupunkt im Betriebsprotokoll prüfen.
Pulsventile und Steuerfolge funktional statt nur akustisch bewerten.
Sollwerte ausschließlich aus Anlagen- und Filterunterlagen übernehmen.

Undichter Sitz und gerissenes Medium brauchen verschiedene Maßnahmen

Staub auf der Innenseite eines Schlauchs kann aus einem Mediendurchbruch stammen; Staub rund um den Anschluss kann einen undichten Sitz anzeigen. Bei Schnappring-Systemen sind vollständiger Sitz, unbeschädigte Nut und keine eingeklemmte Materialfalte entscheidend. Auch ein fehlendes Befestigungsteil oder eine offene Rohrbodenstelle kann erheblichen Bypass erzeugen, obwohl das Textil intakt ist.

Deshalb wird nicht blind nur der auffällige Schlauch getauscht. Der Anschluss wird gereinigt und nach Herstellervorgabe montiert, das Gegenstück kontrolliert und das Raster auf weitere Auffälligkeiten geprüft. Bei mehreren ähnlich alten Elementen entscheidet die Ursachenanalyse, ob ein gezielter Austausch vertretbar ist oder ein geplanter Satzwechsel die verlässlichere Lösung darstellt.

Leckweg am Medium, Anschluss oder Gehäuse ausdrücklich benennen.
Defektes Befestigungsmaterial nicht improvisiert ersetzen.
Nachbarpositionen mit gleichem Alter und gleicher Belastung vergleichen.

Nach dem Tausch zählt der kontrollierte Wiederanlauf

Vor dem Schließen werden Werkzeugkontrolle, Sitz, Korbposition und Dichtflächen dokumentiert. Beim Wiederanlauf werden Differenzdruck, Luftmenge und Reingassen-Signal gegen den stabilen Ausgangszustand verglichen. Ein normaler Druckwert bei weiterem Staubaustritt bedeutet, dass die Lecksuche nicht abgeschlossen ist.

Der Befund gehört in ein Ereignisprotokoll: Rasterposition, Schadensform, Betriebsstunden, Druckverlauf, Prozessstoff, Feuchteereignis, Impulsdaten und getroffene Maßnahme. Dadurch wird aus einem einzelnen Schlauchwechsel eine belastbare Entscheidungshilfe. Wiederholt sich das Muster, lässt sich erkennen, ob Konstruktion, Betriebspunkt, Materialwahl oder Wartungsablauf angepasst werden muss.

Ausgangs- und Wiederanlaufwerte im gleichen Betriebszustand vergleichen.
Emissions- oder Lecksignal nach dem ersten Reinigungszyklus beobachten.
Ausgebautes Teil bis zum Abschluss der Ursachenklärung gekennzeichnet sichern.

Fragen zum Thema

Bedeutet ein plötzlich niedriger Differenzdruck immer, dass ein Filterschlauch gerissen ist?

Nein. Auch veränderter Volumenstrom, Messfehler, offene Klappe oder ein anderer Bypass können den Wert senken. Der Sprung wird mit Prozesszustand, Staubsignal und Sichtbefund verknüpft.

Kann ein Filterschlauch trotz normalem Differenzdruck undicht sein?

Ja. Ein lokal begrenztes Loch oder ein undichter Sitz kann Partikel passieren lassen, ohne den Gesamtwiderstand deutlich zu verändern. Deshalb sind Reingassenbefund und Lecküberwachung eigenständige Hinweise.

Soll der Pulsdruck erhöht werden, wenn der Filter schlecht abreinigt?

Nicht pauschal. Erst werden Druckluftqualität, Ventile, Leitungen, Steuerzeiten und Sollwerte der Anlage geprüft. Zu hohe oder unnötig häufige Impulse können Bauteile und Filter zusätzlich belasten.

Reicht es, nur den sichtbar beschädigten Schlauch zu ersetzen?

Das hängt von Ursache, Alter und Zustand der übrigen Elemente ab. Mindestens Korb, Anschluss, Nachbarpositionen und Betriebsereignis müssen geprüft werden, damit sich der Schaden nicht wiederholt.

Darf man zur Lecksuche bei laufender Anlage sichtbaren Prüfstaub einbringen?

Nein, nicht als improvisierte Methode. Prüfverfahren müssen zur Anlage, zum Staub und zur Gefährdungsbeurteilung passen. Bei brennbaren oder gesundheitsgefährdenden Stäuben entstehen sonst zusätzliche Risiken.
