Filterwechsel dokumentieren: Welche Fotos, Werte und Notizen beim naechsten Wechsel wirklich helfen
Ein Filterwechsel-Protokoll muss nicht lang sein. Entscheidend sind die richtigen Daten: Filtertyp, Einbausitz, Anfangsdifferenzdruck, Fotos der Dichtflaechen und Auffaelligkeiten, die beim naechsten Wechsel vergleichbar sind.
Viele Filterwechsel werden zwar erledigt, aber kaum so dokumentiert, dass der naechste Termin davon profitiert. Es bleibt eine Rechnung, vielleicht ein Lieferschein und ein ungefaehres Gefuehl, ob der Filter stark verschmutzt war. Fuer Betreiber ist das zu wenig. Ohne Startwert, Einbausitz, Filterdaten und Fotos wird aus jedem Wechsel wieder eine Einzelentscheidung.
Dieser Beitrag zeigt, welche Dokumentation wirklich hilft. Es geht nicht um Papier um des Papiers willen, sondern um vergleichbare Informationen: Welcher Filter wurde eingesetzt? Wie sass er im Rahmen? Welcher Differenzdruck lag direkt nach dem Wechsel an? Gab es Staubspuren, feuchte Stellen, beschaedigte Dichtungen oder Hinweise auf Bypass? Genau diese Details machen spaetere Filterauswahl und Wechselrhythmus belastbarer.
Warum ein Protokoll mehr ist als ein Wechselnachweis
Ein Wechselnachweis beantwortet nur die Frage, ob etwas getan wurde. Ein gutes Protokoll beantwortet, warum der naechste Wechsel frueher, spaeter oder anders geplant werden sollte. Es verbindet Filterklasse, Abmessung, Zustand, Einbaulage und Betriebswert zu einem Verlauf.
Eurovent beschreibt Luftfilter nicht nur als austauschbares Verbrauchsteil, sondern als wesentlichen Bestandteil der Raumluft- und Anlagenqualitaet. Auch die Klassifizierung nach EN ISO 16890 hilft nur dann, wenn der Filter passend eingebaut und in der realen Anlage beobachtet wird. Die Dokumentation schliesst genau diese Luecke zwischen Produktdatenblatt und Betrieb.
Die Mindestdaten, die bei jedem Wechsel erfasst werden sollten
Das Protokoll sollte kurz genug sein, damit es konsequent genutzt wird. Pflicht sind Datum, Anlage oder Filterstufe, Filtertyp, Abmessungen, Filterklasse, Luftstromrichtung, Stueckzahl und Name oder Rolle der ausfuehrenden Person. Dazu kommt der Anfangsdifferenzdruck direkt nach dem Wechsel, weil dieser Wert spaeter als Vergleichspunkt dient.
Wichtig ist auch, den alten Filter nicht nur als 'verschmutzt' zu beschreiben. Besser sind konkrete Beobachtungen: gleichmaessig beladen, einseitig beladen, feucht, mechanisch beschaedigt, Dichtung eingedrueckt, Filter verkantet oder Staubspur hinter dem Rahmen. Solche Notizen sind kurz, aber beim naechsten Termin sehr wertvoll.
- Datum, Anlage, Filterstufe und eingesetzter Filtertyp.
- Abmessung, Filterklasse, Rahmenart, Dichtseite und Luftstromrichtung.
- Anfangsdifferenzdruck nach dem Wechsel, nicht nur Endwert vor dem Ausbau.
- Fotos vor Ausbau, nach Reinigung der Dichtflaeche und nach dem Einsetzen.
- Auffaelligkeiten wie Feuchte, Staubfahnen, Verkantung oder harte Dichtungen.
Differenzdruck: nicht als Einzelzahl missverstehen
Differenzdruck ist einer der wichtigsten Betriebswerte beim Filterwechsel. Camfil beschreibt Druckabfallmessung als Methode, um den Wechselzeitpunkt in gewerblichen HVAC-Anlagen besser einzuordnen. Entscheidend ist aber der Verlauf. Ein einzelner Wert ohne Volumenstrom, Startwert und Einbausituation fuehrt leicht zu falschen Schluessen.
Deshalb sollte direkt nach dem Wechsel ein Anfangswert dokumentiert werden. Wenn dieser deutlich hoeher ist als bei frueheren Wechseln, kann ein falscher Filtertyp, ein anderer Volumenstrom, ein Messpunktproblem oder ein Einbausitz dahinterstehen. Wenn der Wert sehr niedrig bleibt, obwohl der Filter sichtbar stark belastet ist, sollte auch Bypass oder ein veraenderter Luftweg geprueft werden.
Fotos sind keine Dekoration, sondern Beweise fuer den Verlauf

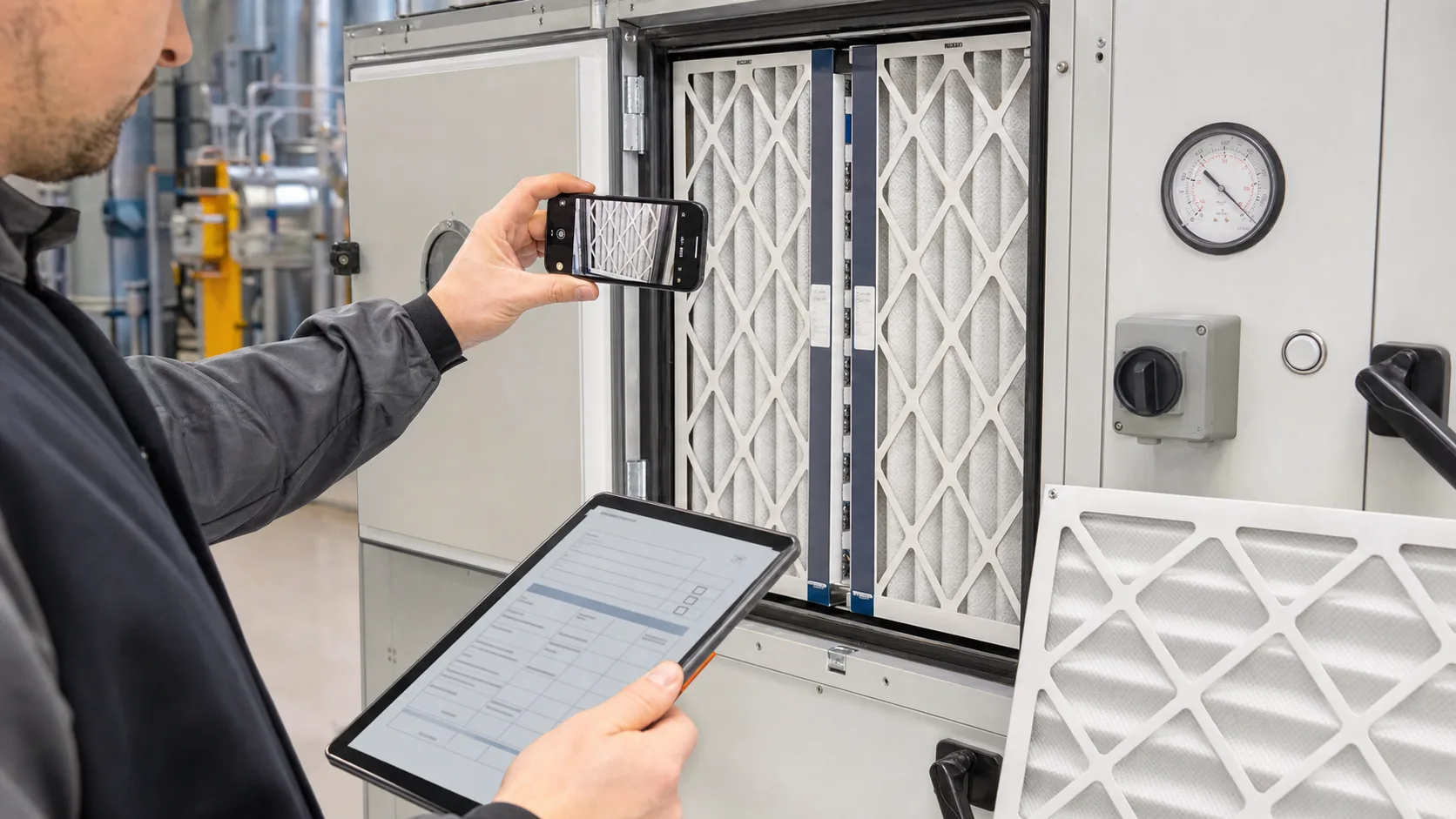

Ein Foto des Typenschilds allein reicht selten. Aussagekraeftiger sind drei Perspektiven: der alte Filter im eingebauten Zustand, die gereinigte Dichtflaeche vor dem neuen Filter und der neue Filter nach dem Einsetzen. So wird sichtbar, ob der Filter gleichmaessig belastet war, ob die Dichtung sauber anliegt und ob der Rahmen beim Wechsel verkantet wurde.
Bei sensiblen Anlagen sollten ausserdem Staubspuren hinter der Filterstufe fotografiert werden. Sie zeigen, ob Partikel trotz Filter weitergelangen. Das ist besonders wichtig, wenn spaeter ueber eine hoehere Filterklasse gesprochen wird. Ohne Foto laesst sich kaum unterscheiden, ob das Medium zu grob war oder ob Luft am Filter vorbei stroemte.
- Uebersichtsfoto der Filterstufe vor dem Ausbau.
- Detailfoto von Dichtung, Rahmen und Verschluss.
- Foto der Dichtflaeche nach Reinigung.
- Foto des neu eingesetzten Filters inklusive Luftstromrichtung.
- Foto auffaelliger Staubspuren oder Feuchtebereiche.
Dokumentation verhindert Fehlbestellungen
Viele Fehlbestellungen entstehen nicht, weil die Filterklasse unbekannt ist, sondern weil mechanische Details fehlen. Zwei Filter koennen aehnlich wirken und trotzdem andere Tiefe, Rahmenart, Dichtung oder Einbaurichtung haben. Ein Protokoll mit Fotos reduziert dieses Risiko deutlich.
MANN+HUMMEL betont in seinen Filterunterlagen den Zusammenhang aus Effizienz, Druckverlust und Staubspeicherfaehigkeit. Fuer die Bestellung bedeutet das: Es zaehlt nicht nur, welche Klasse auf dem alten Filter stand. Es zaehlt auch, ob der vorhandene Filter zum Betrieb, zum Gehaeuse und zum gewuenschten Wechselrhythmus gepasst hat.
Was Betreiber aus drei Wechseln lernen koennen
Ein einzelnes Protokoll ist hilfreich, drei vergleichbare Protokolle sind deutlich staerker. Dann wird sichtbar, ob eine Anlage saisonal anders belastet wird, ob der Anfangsdifferenzdruck stabil bleibt, ob eine bestimmte Filterstufe regelmaessig feucht wird oder ob die Standzeit nur in bestimmten Monaten abfaellt.
Daraus lassen sich bessere Entscheidungen ableiten: anderer Wechseltermin, andere Vorstufe, andere Filtertiefe, Gehaeusepruefung oder ein genauerer Blick auf Aussenluftansaugung und Betriebszeiten. Ohne Verlauf wird dagegen oft nur nach Gefuehl gewechselt.
Ein schlankes Protokoll fuer die Praxis
In der Praxis reicht ein einseitiger Standard. Ob digital oder auf Papier ist zweitrangig, solange die Daten spaeter wiedergefunden werden. Wichtig ist, dass Fotos eindeutig zur Anlage und zum Datum gehoeren. Dateinamen oder Ordner sollten deshalb Anlage, Filterstufe und Datum enthalten.
Fuer Anfragen an Filterzentrum.at ist ein solches Protokoll besonders hilfreich. Es zeigt nicht nur, welcher Ersatzfilter benoetigt wird, sondern auch, ob die bisherige Auswahl funktioniert hat. So kann die naechste Bestellung genauer vorbereitet werden, ohne mit jeder Wartung bei null zu beginnen.
Fragen zum Thema
Welche Daten gehoeren in ein Filterwechsel-Protokoll?
Mindestens Datum, Anlage, Filterstufe, Filtertyp, Abmessung, Filterklasse, Dichtseite, Luftstromrichtung, Anfangsdifferenzdruck und Auffaelligkeiten am alten Filter oder Rahmen. Fotos machen die Angaben spaeter besser pruefbar.
Warum ist der Anfangsdifferenzdruck nach dem Wechsel wichtig?
Er ist der Vergleichswert fuer spaetere Messungen. Wenn der Startwert stark von frueheren Wechseln abweicht, kann das auf anderen Volumenstrom, falschen Filtertyp, Messpunktprobleme oder einen schlechten Einbausitz hinweisen.
Welche Fotos helfen bei der Ersatzfilter-Auswahl?
Hilfreich sind Fotos des alten Filters im eingebauten Zustand, Typenschild oder Aufdruck, Rahmen und Dichtung, Luftstromrichtung, gereinigte Dichtflaeche und der neue Filter nach dem Einsetzen.
Reicht es, den Filterwechsel auf der Rechnung zu dokumentieren?
Fuer einen einfachen Nachweis kann das reichen, fuer technische Entscheidungen meist nicht. Ohne Filterdaten, Startwert und Zustand des Einbausitzes laesst sich der naechste Wechsel kaum sinnvoll mit dem letzten vergleichen.
Wie oft sollte das Protokoll ausgewertet werden?
Spaetestens nach mehreren Wechseln sollte der Verlauf geprueft werden: Standzeit, Startdruck, sichtbare Verschmutzung, Feuchte und wiederkehrende Auffaelligkeiten. Daraus lassen sich bessere Wechselintervalle und Filterauswahl ableiten.
