Hydraulikfilter vergleichen: Beta-Wert, Schmutzaufnahme und Differenzdruck zusammen lesen

Der Beta-Wert setzt die Zahl der Partikel ab einer definierten Größe vor dem Filter zur Zahl nach dem Filter ins Verhältnis. Donaldson erklärt das Beispiel β10(c)=1000 so: Für Partikel ab 10 µm(c) stehen tausend Teilchen vor dem Element einem Teilchen dahinter gegenüber. Daraus folgt rechnerisch 99,9 Prozent Abscheidegrad. β10(c)=2 entspräche dagegen nur 50 Prozent. Beide könnten im Verkauf verkürzt als 10-Mikron-Filter erscheinen.

Das tiefgestellte c verweist auf die Kalibrierung der Partikelmessung im aktuellen ISO-System. Verglichen werden deshalb vollständige Angaben wie βx(c)=200 oder βx(c)=1000, nicht nur die Größe x. Fehlt Beta-Wert oder Teststandard, bleibt offen, ob nominale, absolute oder herstellereigene Angaben gemeint sind.

ISO 16889:2022 beschreibt einen Mehrfachdurchlaufversuch mit kontinuierlicher Schmutzzugabe. Er ermittelt Partikelrückhalt, Druckdifferenzverlauf und Schmutzkapazität unter definierten Bedingungen. Dadurch lassen sich Elemente wesentlich sauberer vergleichen als über eine bloße Porengröße. Der Versuch bildet jedoch nicht jede reale Anlage mit wechselnder Viskosität, pulsierendem Strom oder gealtertem Öl vollständig ab.

Parker nennt drei Kernergebnisse des Multipass-Tests: Schmutzaufnahmekapazität, Druckdifferenz des Prüfelements und Abscheideeffizienz als Beta-Wert. Ein Datenblatt ist besonders nützlich, wenn diese Werte für das konkrete Element, den Prüfvolumenstrom und den Enddruck angegeben sind. Ein Medienwert allein kann vom fertig eingebauten Element abweichen.

Die im Test aufgenommene Schmutzmasse zeigt, wie viel definierter Teststaub das Element bis zum festgelegten Endpunkt halten konnte. Eine höhere Kapazität kann längere Wechselintervalle ermöglichen, wenn Einbauraum, Medium und Druckverlust vergleichbar sind. Sie ist aber keine direkte Stundenangabe. In der Maschine verändern Eintrag, Abrieb, Wasser, Ölalterung und Lastzyklen die tatsächliche Beladung.

Zwei Elemente mit gleicher Effizienz können durch Medienfläche, Faltung und Stützkonstruktion unterschiedliche Kapazitäten besitzen. Der größere Zahlenwert ist nur dann besser, wenn die Prüfbedingungen vergleichbar sind. Fehlen Volumenstrom, Prüfschmutz oder Enddruck, sollte die Kapazitätsangabe nicht isoliert für eine Standzeitprognose verwendet werden.

Jedes Element erzeugt schon im sauberen Zustand einen Druckverlust. Er steigt mit Volumenstrom und Viskosität. Kaltes Hydrauliköl ist zäher; dadurch kann ein eng ausgelegtes Element beim Start einen deutlich höheren Differenzdruck erreichen als im warmen Nennbetrieb. Öffnet der Gehäusebypass, fließt ein Teil des Öls ungefiltert. Fehlt ein Bypass, steigt die mechanische Belastung des Elements.

Für den Ersatz werden daher Nenn- und Maximalvolumenstrom, Öltyp, minimale Starttemperatur, Gehäusekennlinie und Bypasseinstellung benötigt. Donaldsons technischer Leitfaden weist darauf hin, dass feinere beziehungsweise effizientere Medien den Druckverlust erhöhen können. Die richtige Lösung ist nicht automatisch gröber zu filtern, sondern genügend Medienfläche und ein passendes Gehäuse vorzusehen.

Die Kollaps- oder Berstfestigkeit des Elements beschreibt seine mechanische Widerstandsfähigkeit gegen Druckdifferenz. Der Bypassdruck gehört dagegen zum Ventil des Filtergehäuses. Ein Ersatz mit unpassender Stützkonstruktion kann sich verformen, bevor das vorhandene Ventil sinnvoll reagiert. Umgekehrt sagt ein hoher Kollapswert nichts darüber aus, ob Dichtung, Endkappen oder Strömungsrichtung passen.

Besonders Druckfilter, Rücklauffilter und Saugfilter haben unterschiedliche Belastungsprofile. Ein äußerlich passender Einsatz darf deshalb nicht zwischen Positionen getauscht werden. Originalnummer, Gehäusetyp, Einbaulage und Strömungsrichtung bleiben neben den Leistungsdaten Pflichtangaben.

Für jedes Kandidatenelement wird eine Zeile angelegt: Herstellerreferenz, Abmessungen, Dichtung, Mediumverträglichkeit, βx(c), Prüfnorm, Testvolumenstrom, Anfangsdruckverlust, Kapazität, zulässige Druckdifferenz und Einsatzposition. Unbekannte Werte bleiben ausdrücklich offen. So fällt sofort auf, wenn zwei Angebote nur über Gewinde und Mikronzahl vergleichbar wirken.

Die Zielreinheit der Anlage kommt von den empfindlichsten Komponenten und den Vorgaben des Maschinen- oder Komponentenherstellers. Ein Filterlieferant kann Daten zuordnen, sollte aber keine unbekannte Systemanforderung erfinden. Bei kritischen Anlagen sind Ölprobe, dokumentierter Differenzdrucktrend und Originalunterlagen die bessere Grundlage als ein vorsorglich besonders feines Element.

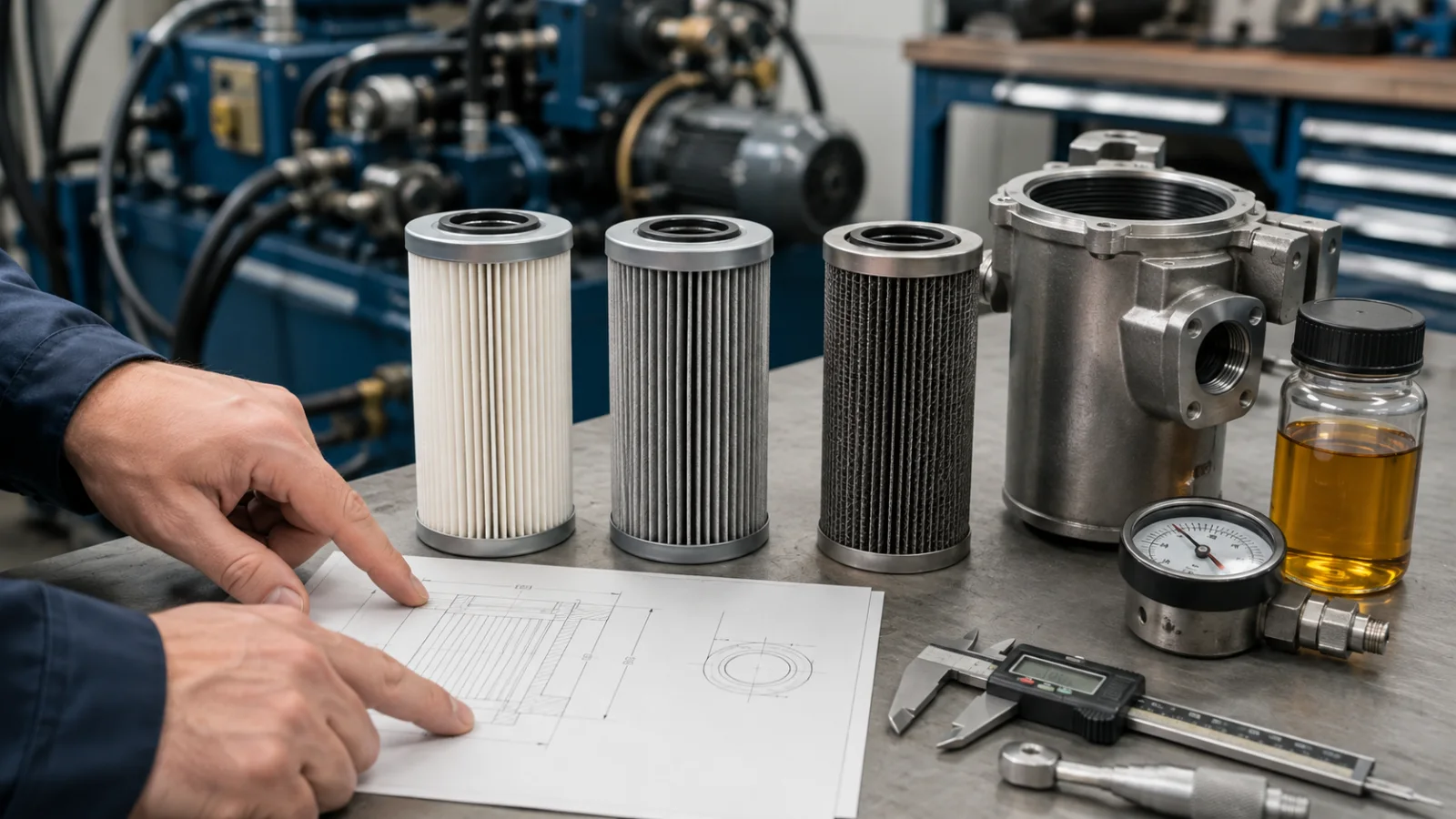

Ein Foto des alten Elements ist hilfreich, reicht aber selten. Benötigt werden lesbare Typenschilder von Element und Gehäuse, Außen- und Innendurchmesser, Länge, Dichtungsform, Ölbezeichnung sowie Angaben zu Maschine und Filterposition. Dazu kommen Volumenstrom, Betriebsdruck, Bypasswert und beobachtetes Problem – etwa früher Alarm, kollabiertes Medium oder auffällige Partikel im Öl.

Ist eine Originalnummer nicht mehr lieferbar, werden nicht einzelne Werte geraten. Stattdessen entsteht eine dokumentierte technische Gleichwertigkeitsprüfung. Damit bleibt nachvollziehbar, welche Daten bestätigt sind und an welcher Stelle eine Freigabe durch Betreiber, Hersteller oder Fachplanung erforderlich ist.

Nach dem Wechsel werden Einbaudatum, Anfangsdifferenzdruck bei definierter Öltemperatur und Maschinenstunden notiert. Dieser wichtige Startwert macht spätere Trends erst interpretierbar. Steigt der Druck ungewöhnlich schnell, werden Kontamination, Wasser, interner Verschleiß und geänderte Betriebszustände geprüft, bevor das nächste Element lediglich früher bestellt wird.
