Taschenfilter berühren sich: Mechanische Schäden, Einbautiefe und Luftstrom richtig prüfen
Wenn Taschen im Betrieb aneinander oder am Gehäuse anliegen, ist nicht automatisch das Filtermedium zu schwach. Einbau, verfügbarer Freiraum und Anströmung müssen getrennt werden.
Beim Stillstand hängen die Taschen ordentlich im Rahmen. Sobald die Anlage läuft, zieht eine Tasche zur Seite, reibt an der Nachbartasche oder schlägt an ein Bauteil hinter dem Filter. Sichtbare Falten werden dann schnell als Materialfehler bewertet. Das greift zu kurz: Schon eine eingeklemmte Tasche, eine zu große Bautiefe oder eine einseitige Anströmung kann verhindern, dass sich die Filterfläche frei entfaltet.
Die Prüfung beginnt deshalb nicht mit einer höheren Filterklasse. Zuerst werden sichere Stillsetzung, Einbaulage, freie Tiefe, Kontaktbild und Betriebsdaten erfasst. Das Filtergehäuse darf nur nach dem vorgesehenen Abschalt- und Freigabeverfahren geöffnet werden. Bewegte Anlagenteile, Unterdruck und kontaminierte Filtermedien gehören in die Hände unterwiesener Fachkräfte.
Das Kontaktbild verrät mehr als eine einzelne Falte
Eine Falte im unbelasteten Filter ist noch kein Schadensnachweis. Aussagekräftiger sind wiederkehrende Kontaktzonen: blank geriebene Nähte, graue Linien auf zwei gegenüberliegenden Taschen, lokale Faserausdünnung oder ein Knick genau an einer Gehäusekante. Solche Spuren zeigen, wo Bewegung begrenzt wurde. Fotos aus gleicher Perspektive vor und nach dem Ausbau bewahren die räumliche Zuordnung.
Auch die Richtung zählt. Berühren sich nur zwei benachbarte Taschen, liegt ein lokaler Einbau- oder Formfehler nahe. Zeigen alle Taschen dieselbe seitliche Auslenkung, muss die Anströmung betrachtet werden. Schäden nur an den Enden weisen eher auf fehlende Tiefe, nachgelagerte Bauteile oder einen zu kurzen Abstand hin.
- Kontaktstellen paarweise an Tasche und Gegenfläche markieren.
- Naht, Medium und Abstandhalter getrennt beurteilen.
- Einzelfehler von einem Muster über die gesamte Filterbank unterscheiden.

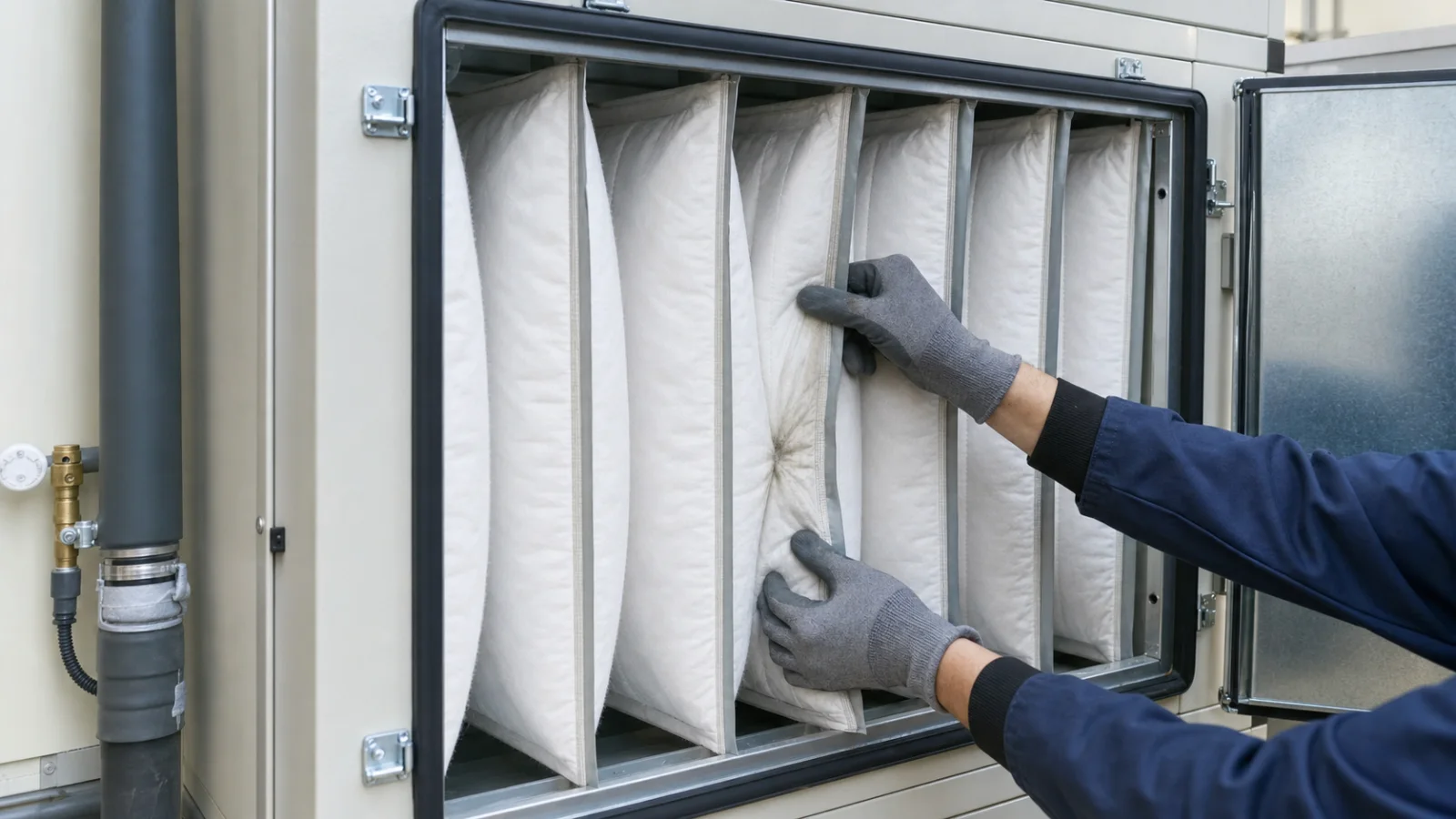

Eingeklemmte Taschen können sich im Luftstrom nicht öffnen
Freudenberg weist in seiner Einbauanleitung ausdrücklich darauf hin, dass Filtertaschen nicht zwischen Frontrahmen und Aufnahmerahmen geraten dürfen. Dort eingeklemmtes Material kann sich im Luftstrom nicht vollständig öffnen. Der Fehler entsteht beim Einschieben, ist von vorn manchmal kaum sichtbar und bleibt auch nach einem vermeintlich korrekten Verspannen bestehen.
Bei sicher stillgesetzter Anlage wird der Sitz rund um den Rahmen kontrolliert. Keine Tasche darf unter Dichtung, Feder oder Rahmenkante liegen. Zugleich werden Klammern und Dichtung auf richtigen Sitz und Beschädigung geprüft. Ein Filter, dessen Medium bereits gequetscht oder eingerissen ist, wird nicht durch Ziehen am Gewebe in Form gebracht.
- Rahmenumfang vollständig kontrollieren, nicht nur die gut sichtbare Seite.
- Dichtung und Anpressfedern als Teil der Einbausituation prüfen.
- Gequetschtes Medium nicht mit Werkzeugen heraushebeln oder strecken.
Freie Einbautiefe muss zur tatsächlichen Taschentiefe passen
Die Nenn-Taschentiefe allein beschreibt den Platzbedarf nicht vollständig. Im Betrieb entfalten sich die Taschen, bewegen sich leicht und brauchen Abstand zu Klappen, Wärmetauschern, Gittern, Kabeln und Gehäuseverstrebungen. Ein Umbau hinter der Filterstufe kann diesen Raum verkleinern, obwohl derselbe Filtertyp jahrelang eingesetzt wurde.
Gemessen wird von der Filterebene bis zum ersten Hindernis an mehreren Punkten. Dabei werden Wartungsstellung und Betriebsstellung beweglicher Bauteile unterschieden. Ein bloßer Blick in die Mitte reicht nicht, wenn seitliche Streben oder Leitungen in die Taschenbahn ragen. Die zulässige Bautiefe folgt Gehäuse- und Filterunterlagen, nicht einer Schätzung.
- Taschentiefe und nutzbare Gehäusetiefe getrennt dokumentieren.
- Hindernisse über die gesamte Filterfläche in einer Skizze eintragen.
- Nachträgliche Einbauten und geänderte Klappenstellungen berücksichtigen.
Ungleichmäßige Anströmung kann Taschen seitlich verdrängen
Ein enger Bogen, eine teilweise geschlossene Klappe oder ein ungünstig sitzender Ventilator kann die Geschwindigkeit über der Filterfläche ungleich verteilen. Dann öffnen Taschen auf einer Seite stark, während andere instabil bleiben oder seitlich ausweichen. Ein mittlerer Gesamtvolumenstrom kann dieses lokale Muster verdecken.
Für die Diagnose werden Anlagenzustand, Klappenstellung und erkennbare Verteilung verglichen. Professionelle Geschwindigkeitsmessungen gehören an geeignete Messpunkte und in Fachhände; einzelne Handmessungen direkt vor turbulenten Bauteilen liefern leicht falsche Sicherheit. Wiederholt sich die Auslenkung nach korrekt eingebautem Ersatzfilter, ist die Luftführung vor dem nächsten Tausch zu prüfen.
- Betriebszustand und Klappenstellung jedem Foto zuordnen.
- Nicht aus einem einzelnen Geschwindigkeitswert auf die ganze Fläche schließen.
- Wiederkehrende Auslenkung als Anlagen-, nicht nur als Filterfrage behandeln.
Differenzdruck zeigt Last, aber nicht automatisch die Schadensursache
Steigt der Differenzdruck, kann ein zugesetzter Filter vorliegen. Ein beschädigter oder teilweise blockierter Taschenquerschnitt verändert ebenfalls die Strömung, doch der Messwert verrät weder die genaue Kontaktstelle noch den Auslöser. Außerdem verfälschen ungeeignete Messpunkte, verstopfte Schläuche oder ein veränderter Volumenstrom die Interpretation.
Darum wird der aktuelle Wert zusammen mit sauberem Anfangswert, Volumenstrom oder Betriebsstufe und Trend betrachtet. Ein mechanischer Befund wird separat dokumentiert. Der Wechsel nur nach einem pauschalen Grenzwert kann einen Gehäusekonflikt übersehen; umgekehrt rechtfertigt eine kleine Falte ohne Schaden nicht automatisch einen vorzeitigen Austausch.
- Differenzdruck immer mit Betriebszustand und Historie lesen.
- Messschläuche und Nullpunkt in die Plausibilitätsprüfung einbeziehen.
- Mechanischen Befund nicht aus dem Druckwert allein ableiten.
Ein Ausbauprotokoll erhält die Beweise
Vor dem Ausbau werden Rahmenposition, Taschenrichtung und Kontaktstellen fotografiert. Danach lassen sich Nahtbruch, Scheuerung, Knick und Staubbild bei gutem Licht vergleichen. Die Position innerhalb der Filterbank wird nummeriert, damit ein wiederkehrender Fehler beim nächsten Wechsel erkannt werden kann.
Ein gebrauchter Filter kann mit gesundheitsgefährdenden oder betriebsspezifischen Stoffen belastet sein. Er wird nicht ausgeschüttelt, ausgeblasen oder für Demonstrationszwecke im Raum geöffnet. Persönliche Schutzausrüstung, Verpackung und Entsorgung richten sich nach Anlage, Medium und betrieblicher Gefährdungsbeurteilung.
- Position, Luftstromrichtung und Einbaudatum protokollieren.
- Schaden vor dem Bewegen und nochmals nach dem Ausbau fotografieren.
- Gebrauchte Medien nicht reinigen oder unkontrolliert untersuchen.
Die Entscheidung folgt Ursache und Schadensgrad
Ein eingerissenes Medium, offene Naht oder deutliche Scheuerstelle verlangt in der Regel Ersatz, weil Abscheidung und Stabilität nicht mehr verlässlich sind. Bleibt der neue Filter jedoch derselben Kante oder Luftführung ausgesetzt, wiederholt sich der Schaden. Deshalb gehören Korrektur des Einbaus und Prüfung der Umgebung vor die Freigabe.
Sind Taschen nur falsch eingelegt, aber unbeschädigt, entscheidet die Herstelleranweisung über weiteres Vorgehen. Filtertyp, Rahmenmaß, Taschentiefe und vorgesehene Einbaurichtung müssen zusammenpassen. Eine kürzere Tasche oder andere Bauform wird nicht allein gewählt, um einen ungeklärten Gehäusefehler zu umgehen.
- Beschädigtes Medium nicht als Reserve weiterverwenden.
- Ursache vor Freigabe eines Ersatzfilters beseitigen.
- Bauformänderungen anhand von Datenblatt und Anlagenanforderung entscheiden.
Fragen zum Thema
Dürfen sich Taschenfilter im Betrieb berühren?
Leichter, kurzzeitiger Kontakt ist anders zu bewerten als dauerhaftes Aneinanderliegen mit Knicken oder Scheuerspuren. Entscheidend sind Herstellerangaben, freie Entfaltung und sichtbarer Schaden. Wiederkehrender Kontakt sollte als Einbau- oder Strömungsproblem geprüft werden.
Kann man eine eingeklemmte Filtertasche einfach herausziehen?
Nur bei sicher stillgesetzter und freigegebener Anlage und nur nach Herstellerverfahren. Bereits gequetschtes oder eingerissenes Medium darf nicht mit Werkzeugen zurechtgezogen werden. Rahmen, Dichtung und Klammern müssen ebenfalls kontrolliert werden.
Ist eine zu lange Filtertasche immer die Ursache?
Nein. Fehlende Gehäusetiefe ist nur eine Möglichkeit. Auch eingeklemmtes Material, nachträgliche Einbauten, eine falsche Einbaurichtung oder ungleichmäßige Anströmung können dasselbe Bild erzeugen.
Erkennt man mechanische Schäden am Differenzdruck?
Nicht eindeutig. Der Differenzdruck beschreibt den Widerstand unter einem bestimmten Betriebszustand. Kontaktstellen, Scheuerung oder Nahtschäden benötigen eine Sichtprüfung und eine räumliche Dokumentation.
Wann muss ein Taschenfilter ersetzt werden?
Bei Rissen, offenen Nähten, durchgescheuertem Medium oder nicht mehr sicherer Funktion ist Ersatz naheliegend. Gleichzeitig muss die Ursache beseitigt werden, damit der neue Filter nicht an derselben Stelle beschädigt wird.
