V-Kompaktfilter wechseln: Rahmen, Dichtung und Anschluss im engen Gerät prüfen

Notieren Sie zuerst, was tatsächlich eingebaut ist: Außenmaße, Tiefe, Bauform, Filterklasse, Herstellerbezeichnung, Dichtungsseite und die aufgedruckte Luftströmung. Ein kompaktes V-Element kann je nach Ausführung einen Headerrahmen, eine Flachdichtung oder eine andere Halterung besitzen. Eine ähnlich große Kassette kann deshalb mechanisch passen und trotzdem nicht korrekt abdichten.

Auch die Einsatzstelle gehört in die Bestandsaufnahme. V-Kompaktfilter werden etwa als Feinfilter in Lüftungs- und Klimageräten oder als Vorstufe vor hochwirksamen Filtern eingesetzt. Eurovent betont bei der Filterauslegung die Verbindung aus Auslegungsvolumenstrom, Wirkungsgrad und Druckverlust. Wer nur nach einer alten Klassifizierung bestellt, übersieht möglicherweise den Betriebszustand, für den das Element vorgesehen war.

Fotografieren Sie das vorhandene Element vor dem Ausbau von beiden Seiten. Bild, Typenschild und Rahmenansicht verhindern, dass eine Bestellung später nur auf einer unvollständigen Notiz beruht.

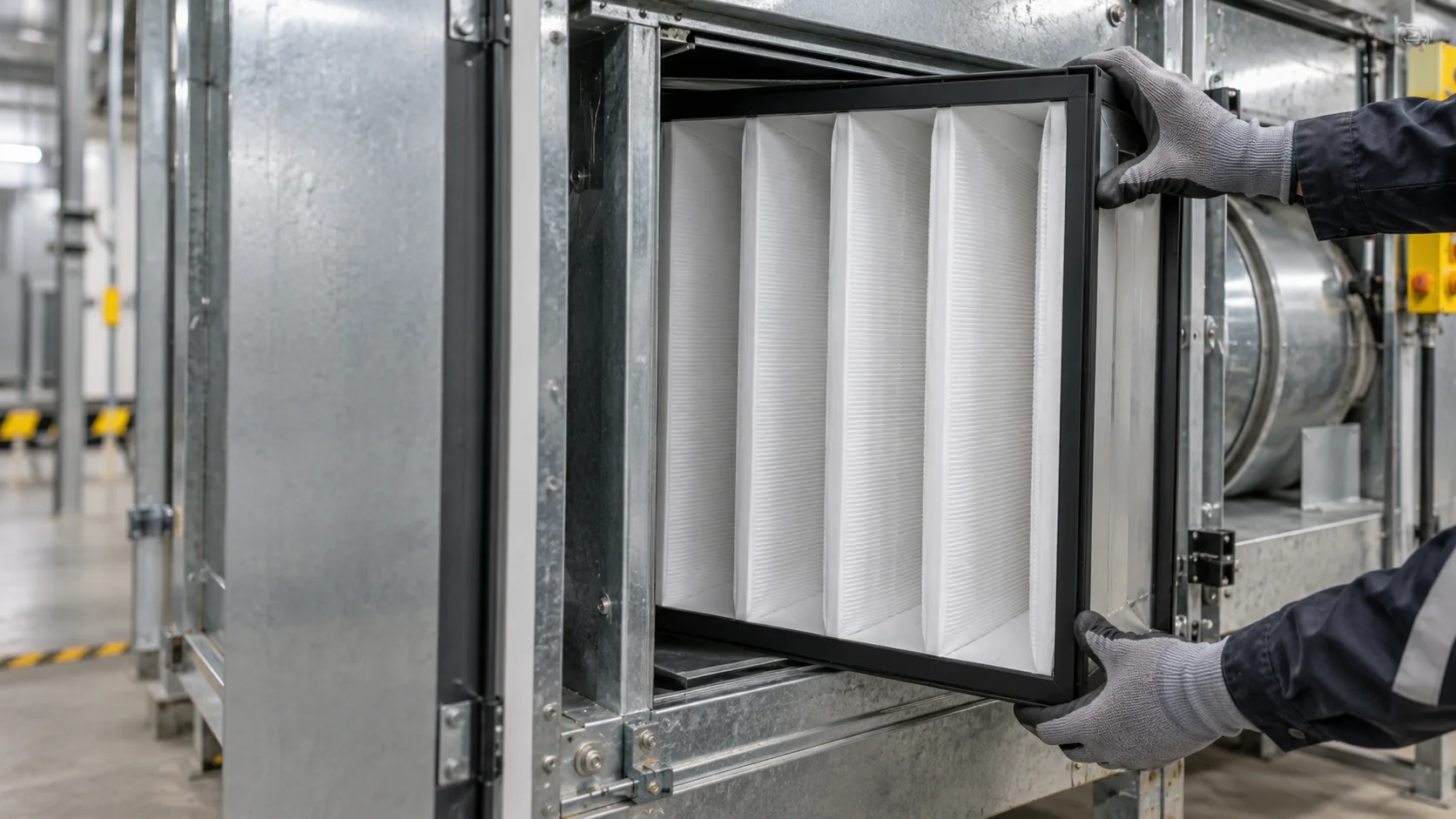

Vor dem Bestellen lohnt ein Probelauf ohne Filter: Lässt sich die Tür weit genug öffnen? Gibt es eine Kante, einen Kabelkanal oder ein Rohr, an dem der Rahmen beim Einschieben hängen bleibt? Bei engen Geräten wird ein neues Element manchmal verdreht oder am Medium angefasst, nur um es durch die Öffnung zu bekommen. Genau diese Belastung kann Dichtung, Rahmen oder Filterpaket beschädigen.

Camfil empfiehlt, Filter bis zum Einbau in der Verpackung zu lassen, sie am Rahmen zu tragen und das Medium nicht zu berühren. Für große Paneele wird ein Transport zu zweit genannt. Diese Hinweise sind besonders praktisch, wenn der Weg vom Lager bis zur Wartungstür verwinkelt ist: Der Einbauweg ist Teil der Planung, nicht erst ein Problem beim Stillstand.

Wenn die Öffnung kleiner als der freie Bewegungsraum hinter ihr ist, braucht es eine mit Hersteller und Wartung abgestimmte Reihenfolge. Ein improvisiertes Biegen des Filterrahmens ist keine Lösung.

Ein Filter kann optisch gerade im Rahmen sitzen und dennoch einen Nebenweg haben. Entscheidend ist, ob die Dichtung über die vorgesehene Fläche gleichmäßig anliegt und die Klemmung sie ohne Falten oder punktuelle Überlastung hält. Das Montagehandbuch für Camfil-Halterahmen beschreibt, dass der Filter gegen die Rahmendichtung gesetzt und über die Clips angepresst wird; auch Rahmenstöße und Anschluss an den Kanal müssen abgedichtet sein, damit keine Luft daran vorbeiströmt.

Prüfen Sie die Dichtfläche deshalb vor dem Einsetzen. Lose Fasern, alte Kleberreste, eine verbogene Kante oder ein verrutschter Clip verändern den Sitz. Wird ein Problem erst nach dem Einschieben sichtbar, sollte das Element nicht mit zusätzlicher Kraft „passend gemacht“ werden. Erst die Ursache am Gegenstück klären, dann wieder einsetzen.

Eine lokale Sichtprüfung ersetzt bei hochkritischen Anwendungen keine vorgeschriebene Dichtheitsprüfung. Dort gelten die Prüfabläufe der Anlage und gegebenenfalls qualifizierte Messverfahren.

Nicht jede kompakte V-Bank ist in beide Richtungen freigegeben. Manche Bauformen und Dichtungskonzepte verlangen eine eindeutige Orientierung; andere Produkte sind laut Datenblatt für Luftströmung in beide Richtungen ausgelegt. Deshalb wird der Pfeil auf dem konkreten Filter mit der Richtung im Gerät verglichen, statt aus der V-Form selbst eine Einbaurichtung abzuleiten.

Bei vertikaler Montage kann zusätzlich die Lage der Falten beziehungsweise Taschen relevant sein. Camfil weist in seinen Handling-Hinweisen darauf hin, dass bei vertikalem Einbau stehende Falten einzuhalten sind. Falls die Kennzeichnung am Altfilter fehlt oder widersprüchlich wirkt, ist das Datenblatt des vorgesehenen Ersatzteils die belastbarere Quelle als eine Vermutung aus der Einbaulage.

Markieren Sie die Luftseite im Wartungsprotokoll. So lässt sich beim nächsten Wechsel erkennen, ob sich eine Türanschlagänderung, ein Umbau oder eine neue Filterbauform auf die Orientierung ausgewirkt hat.

Nach dem Schließen wird der Betrieb kontrolliert wieder aufgenommen. Der Anfangsdifferenzdruck gehört zum neuen Filter und zum aktuellen Luftvolumenstrom. Ein sehr niedriger Wert kann bei einem neuen, durchlässigen Element normal sein; er beweist aber nicht, dass Rahmen und Dichtung perfekt sitzen. Ebenso kann ein ungewöhnlich hoher Startwert auf falsche Bauform, verschlossene Klappe, falsche Messstelle oder einen abweichenden Betriebspunkt hinweisen.

Eurovent erklärt, dass eine möglichst gleichmäßige Luftgeschwindigkeit über die Medienfläche den Druckverlust reduziert. Daraus folgt praktisch: Vergleichen Sie nur Werte bei vergleichbarer Ventilatorstellung und Anlagenlast. Ein Vergleich mit einem alten Monatswert ohne Betriebsdaten führt leicht zu einem falschen Alarm.

Dokumentieren Sie den Wert zusammen mit Datum, Gerät, Filterposition, Typ, Luftmenge soweit verfügbar und einem Foto des eingebauten Elements. So wird der nächste Wechsel planbar statt zur erneuten Spurensuche.

Mehrere beschädigte Rahmen, wiederkehrende Dichtungsprobleme oder stark unterschiedliche Startwerte sind kein normales Einzelereignis. Dann wird die Halterung, die Türgeometrie, der Betriebsdruck und die Ersatzteilfreigabe als System betrachtet. Auch eine Umbauphase kann die Ursache sein, wenn eine neue Türdichtung, ein anderer Filterrahmen oder eine geänderte Luftmenge eingeführt wurde.

Für die Entscheidung hilft eine kurze Fehlerchronik: Was wurde wann ersetzt, an welcher Position, mit welchem Typ und welchem Messwert? Diese Information ist aussagekräftiger als die pauschale Aussage „der Filter hält nicht“. Sie ermöglicht es, den richtigen nächsten Schritt – Ersatzteilprüfung, Rahmenreparatur oder Anpassung des Wartungsablaufs – gezielt zu beauftragen.
