Nach Ventilatorumbau: Vorfilter, Hauptfilter und Luftmenge wieder richtig abstimmen

Filterdaten gelten nie losgelöst von der Luftmenge. Steigt der Volumenstrom nach einem Umbau, steigt in der Regel auch der Druckverlust über dieselbe Filterstufe. Sinken Luftmenge oder Drehzahl, kann ein kleinerer Wert erscheinen, obwohl der Filter nicht besser geworden ist. Eurovent beschreibt Druckverlust und Auslegungsvolumenstrom deshalb als zusammengehörige Kenngrößen der Filterauswahl.

Auch die Regelstrategie ist entscheidend. Eine Anlage mit konstantem Volumenstrom reagiert anders als eine drehzahlgeregelte Anlage mit wechselnder Last. Wird ein altes Grenzwertetikett ohne den neuen Betriebspunkt übernommen, kann der Wechsel zu früh ausgelöst werden oder eine Belastung zu spät sichtbar werden. Der Differenzdruck bleibt wichtig, muss aber mit Luftmenge, Klappenstellung und Ventilatorzustand gelesen werden.

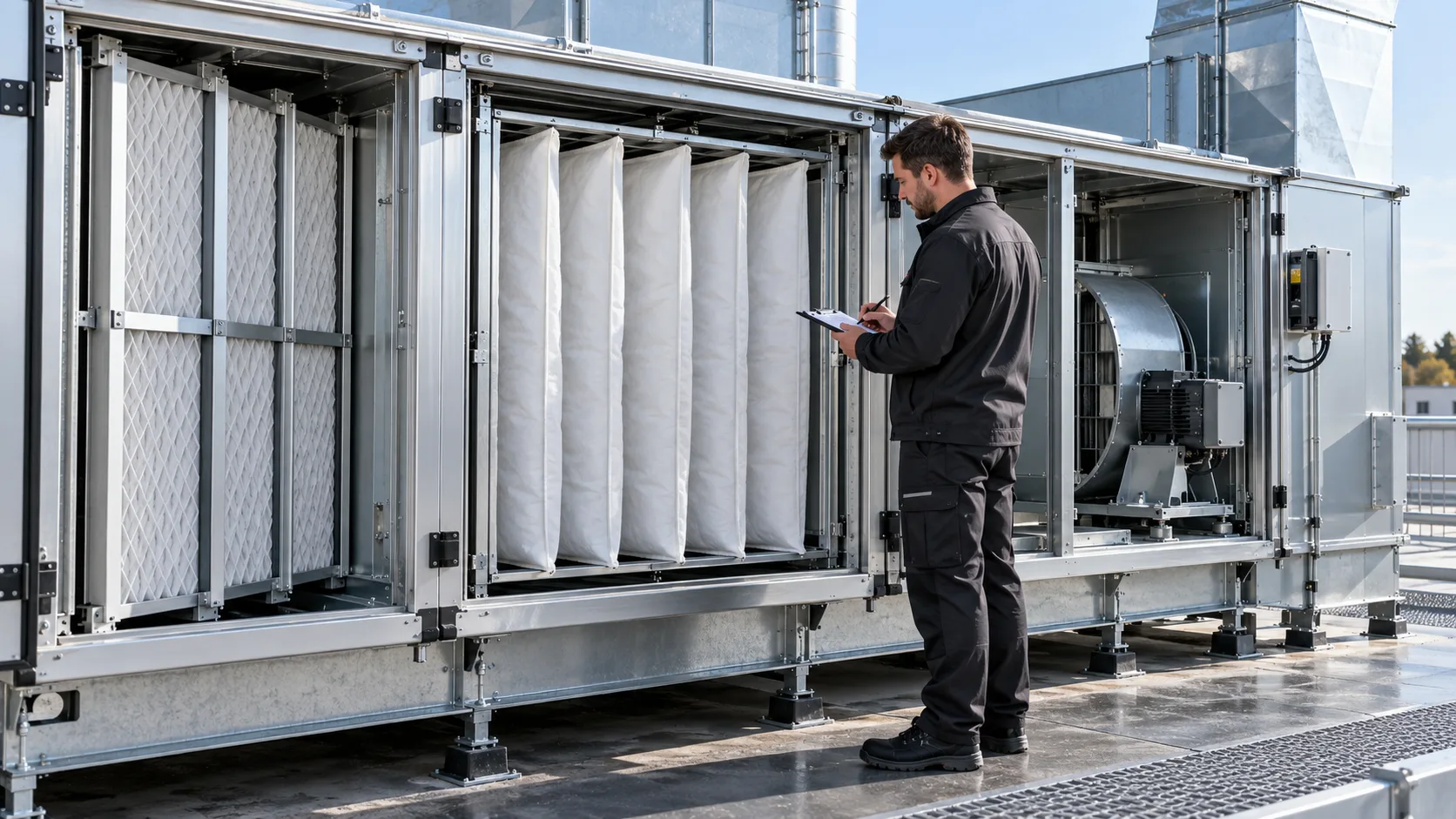

Vor dem Wiederanlauf wird die Reihenfolge im Gerät dokumentiert: Außenluft- oder Umluftseite, Vorfilter, Hauptfilter, gegebenenfalls Endfilter und die Stelle des Ventilators. Ein Foto von jedem Rahmen, Typenschild und Manometer hilft später, Messwerte nicht der falschen Stufe zuzuordnen. Bei mehreren Filterbänken reicht die Bezeichnung Filter nicht aus.

Danach wird geklärt, was das Differenzdruckgerät tatsächlich vergleicht. Misst es vor und hinter einer einzelnen Filterstufe, über eine komplette Filtersektion oder zwischen zwei Punkten, die auch Klappen und Wärmetauscher einschließen? Eine veränderte Schlauchführung oder falsch angeschlossene Messleitung kann nach einem Umbau einen plausibel wirkenden, aber unbrauchbaren Wert liefern.

Camfil weist für Halterahmen darauf hin, dass Filter gegen die Rahmendichtung gesetzt und gleichmäßig angepresst werden müssen. Darum gehört zur Bestandsaufnahme auch die Sichtprüfung von Rahmen, Clips und Dichtflächen. Ein hoher Startwert kann aus der Luftmenge kommen; ein unplausibler Wert kann aber ebenso auf eine mechanische Ursache an der Filteraufnahme hindeuten.

Der Vorfilter soll nicht einfach möglichst viel Widerstand erzeugen. Er soll die nachfolgende Stufe passend entlasten, ohne den verfügbaren Druck des Systems unnötig aufzubrauchen. Der Hauptfilter muss zugleich zur Nutzung, zur geforderten Luftqualität und zum verfügbaren Einbauraum passen. Eine Stufe zu wechseln, während die andere unverändert bleibt, ist nach einem Ventilatorumbau oft nur dann sinnvoll, wenn die Auslegung bestätigt ist.

Der Blick in die Historie hilft: Wurde der Hauptfilter früher deutlich schneller belastet als der Vorfilter, oder traten wiederkehrende Nebenluftspuren am Rahmen auf? Nach einer Luftmengenänderung können solche Muster deutlicher werden. Umgekehrt darf eine längere Standzeit nicht vorschnell als Erfolg gelten, wenn die Anlage nun weniger Luft fördert und der ursprüngliche Lüftungsbedarf nicht erreicht wird.

Für sensible Bereiche gelten gegebenenfalls zusätzliche Vorgaben der Anlage, des Betreibers oder der Fachplanung. Dieser Artikel leitet keine Filterklasse und keinen Grenzwert ab. Er schafft die Datengrundlage, auf der diese Entscheidung für die konkrete Anlage nachvollziehbar getroffen werden kann.

Der erste dokumentierte Betrieb nach dem Umbau ist der Referenzpunkt. Nach der fachgerechten Freigabe wird die Anlage bei definierter Betriebsart gefahren. Erfasst werden Datum, Ventilatorregelung oder Drehzahl soweit verfügbar, Luftmenge oder Messverfahren, Klappenstellung, Filterpositionen und die Druckwerte. Der Anfangswert ist kein Qualitätsstempel, sondern der Vergleichswert für spätere Trends.

Eurovent zeigt, dass der Energiebedarf von Filtern mit Druckverlust, Luftmenge und Ventilatorwirkungsgrad zusammenhängt. Deshalb ist ein möglichst niedriger Wert nicht automatisch das Ziel. Ein ungewöhnlich niedriger Wert kann auf reduzierten Luftstrom, eine offene Nebenluftstrecke oder eine fehlerhafte Messung hinweisen. Ein ungewöhnlich hoher Wert kann aus höherer Luftmenge, zu engem Filterquerschnitt, falscher Bauform oder einer blockierten Klappe entstehen.

Werte sollten nicht durch Veränderung der Grenzwerte passend gemacht werden. Erst wenn Messstelle, Betriebspunkt und Filteraufbau geklärt sind, lässt sich entscheiden, ob eine Anpassung der Filterauslegung, der Regelung oder des Wartungsintervalls erforderlich ist.

Häufig wird nur der neue Ventilator abgenommen und der Filterraum als unverändert angesehen. Dabei können andere Druckverhältnisse Undichtigkeiten sichtbar machen, die vorher nicht auffielen. Ein zweiter Fehler ist der Vergleich eines neuen Anfangswerts mit einem alten Endwert. Das sind unterschiedliche Zustände und keine belastbare Trendlinie.

Ebenso problematisch ist ein Probelauf mit ungeklärter Filterbestückung. Ein falsch orientiertes Element, eine beschädigte Dichtung oder ein nicht vollständig geschlossener Rahmen verfälscht nicht nur den Wert, sondern kann die nachfolgende Stufe umgehen. Filter sollen am Rahmen gehandhabt und bis zum Einbau geschützt werden; unnötiges Biegen oder Berühren des Mediums ist keine Lösung für enge Zugänge.

Wenn sich nach mehreren Messungen keine plausible Zuordnung ergibt, ist die richtige Konsequenz keine pauschale Erhöhung der Wechselgrenze. Dann werden Messkette, Luftmengenmessung, Rahmenzustand und Ventilatorregelung mit den jeweiligen Verantwortlichen abgeglichen. Gerade bei Umbauten mit Frequenzumrichter gehört auch die Frage dazu, ob der Messzeitpunkt eine Anfahr-, Absenk- oder Regelphase abbildet.

Nach Abschluss bleiben nicht nur Rechnungen, sondern ein verwendbares Betriebsprotokoll zurück. Darin stehen Anlagenkennung, Datum des Umbaus, Filtertypen und Positionen, Messstellen, gemessene Luftmenge, Referenzdruck, Betriebsart und Besonderheiten an Rahmen oder Dichtung. Fotos der Filtersektion und des Manometers helfen bei der späteren Einordnung.

Damit kann die nächste Wartung erkennen, ob eine Druckänderung aus der Beladung des Filters, einer anderen Ventilatoranforderung oder einer Änderung an der Anlage stammt. Genau diese Trennung verhindert sowohl unnötige Tauschaktionen als auch das Übersehen eines echten Problems. Werden die Daten über mehrere Wartungen gleich dokumentiert, lassen sich schleichende Veränderungen von einmaligen Umbaufolgen unterscheiden und der Wartungsbedarf wird belastbarer planbar.
